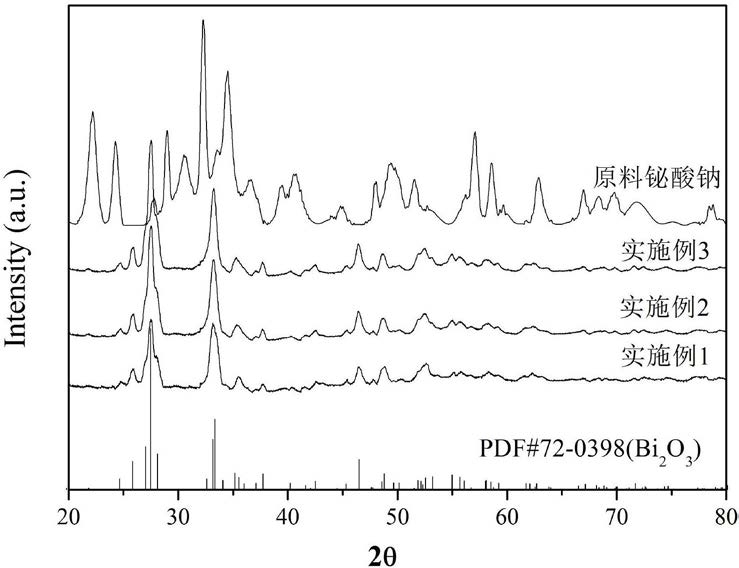

1.一种室温固相化学反应制备纳米三氧化二铋的方法，其特征在于：将固相原料二水合铋酸钠和亚硫酸氢钠混合后，进行球磨固相反应，所得产物经洗涤、离心分离并干燥，即获得目标产物纳米三氧化二铋。

2.根据权利要求1所述的室温固相化学反应制备纳米三氧化二铋的方法，其特征在于：所述二水合铋酸钠和所述亚硫酸氢钠的摩尔比为1:1。

3.根据权利要求1所述的室温固相化学反应制备纳米三氧化二铋的方法，其特征在于：所述球磨固相反应是指：将混合后原料放入带有不锈钢真空套的氧化锆球磨罐中，再置于球磨机中，设定转速480rpm，球磨反应不小于10小时。

4.根据权利要求1所述的室温固相化学反应制备纳米三氧化二铋的方法，其特征在于：所述洗涤是用蒸馏水进行洗涤，所述干燥是在60℃、0.1Mpa真空度下真空干燥2小时。
