1.一种液相沉淀法制备纳米氧化铋的方法，其特征在于，包括以下步骤：(1)室温下，按比例向NaOH溶液中加入木质素磺酸钠，磁力搅拌溶解，形成均匀溶液，并且将溶液加热至75～80℃；

(2)保持磁力搅拌，向步骤(1)所得的溶液中逐滴加入Bi(III)溶液，恒温水浴反应1h；

反应结束后，趁热过滤，所得沉淀用去离子水清洗3-4遍，恒温烘干，煅烧，得到纳米氧化铋；

所述NaOH溶液、木质素磺酸钠、Bi(III)溶液的用量比为175mL：0.5～1.5g：25mL，其中，步骤(1)中NaOH溶液的浓度为0.08g/mL，步骤(2)中Bi(III)溶液的浓度为0.2mol/L。

2.根据权利要求1所述的方法，其特征在于，步骤(2)中，所述的Bi(III)溶液为Bi(NO3)3。

3.根据权利要求1所述的方法，其特征在于，步骤(2)中，所述烘干温度为50-60℃，烘干时间为20-24h。

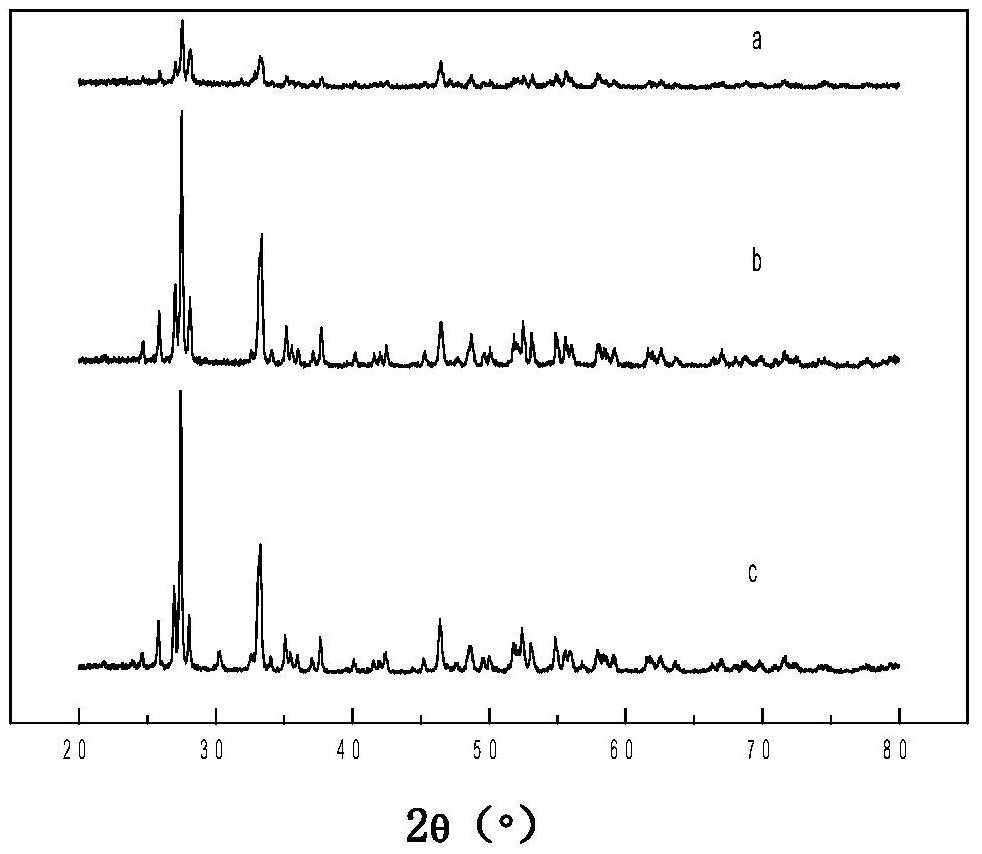

4.根据权利要求1所述的方法，其特征在于，步骤(2)中，所述煅烧温度为400～500℃，煅烧时间为3h。
