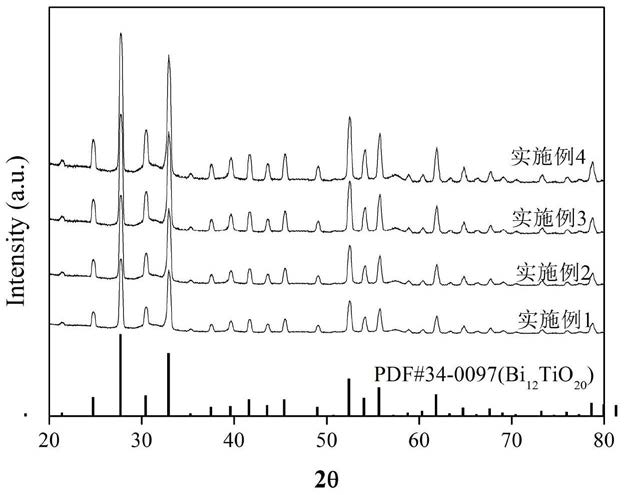

1.一种室温固相反应制备钛酸铋纳米复合氧化物的方法，其特征在于：将固相原料二水合铋酸钠、亚硫酸氢钠和硫酸钛混合后，进行球磨固相反应，所得产物经洗涤、离心分离并干燥，即获得目标产物Bi12TiO20纳米复合氧化物。

2.根据权利要求1所述的室温固相反应制备钛酸铋纳米复合氧化物的方法，其特征在于：所述二水合铋酸钠、亚硫酸氢钠和硫酸钛按的摩尔比为12:12:1。

3.根据权利要求1所述的室温固相反应制备钛酸铋纳米复合氧化物的方法，其特征在于：所述球磨固相反应是指：将混合后原料放入氧化锆球磨罐中，再置于球磨机中，设定转速480rpm，球磨反应6～30小时。

4.根据权利要求1所述的室温固相反应制备钛酸铋纳米复合氧化物的方法，其特征在于：所述洗涤是用蒸馏水进行洗涤，所述干燥是在60℃、0.1Mpa真空度下真空干燥2小时。
