专利号: 2018100497243
申请人: 滁州学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

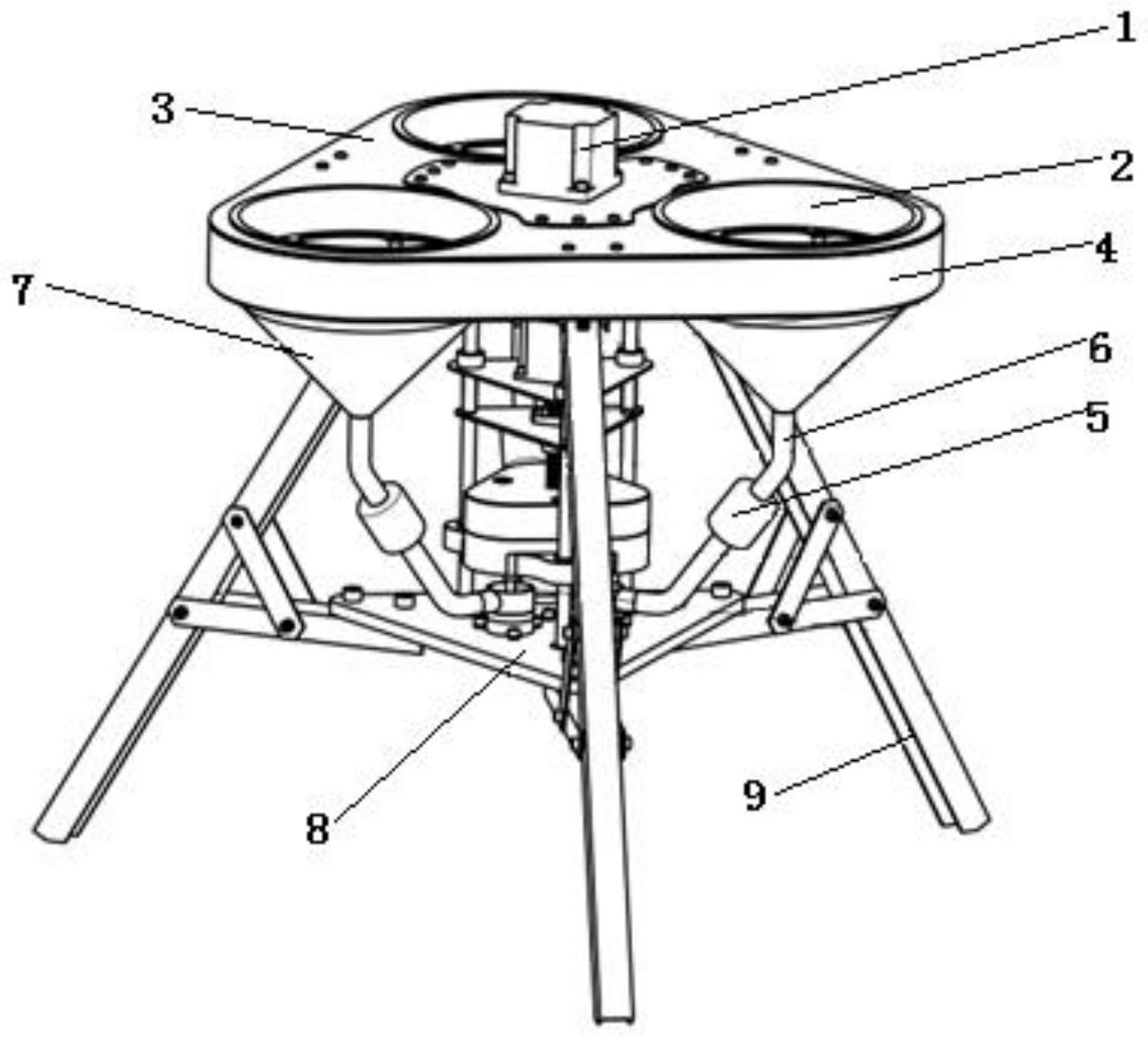

1.一种旋入式芡实剥壳机,其特征在于,包括三角支架、安装在所述三角支架顶部的分粒筛选机构以及安装在所述三角支架中部的剥壳机构,所述分粒筛选机构包括三角状的壳体、安装在所述壳体上的三个圆管状的进料口以及能够转动地设置在所述壳体内的主动齿盘,所述壳体包括上支撑板、下支撑板以及位于所述上支撑板与所述下支撑板之间的侧板,所述主动齿盘位于所述下支撑板的中心位置,所述上支撑板上安装有用于驱动所述主动齿盘转动的第一电机,所述上支撑板与所述下支撑板上均开设有与所述进料口同轴线的通孔,位于所述上支撑板上的所述通孔处安装有所述进料口,所述下支撑板上设置有能够转动的从动齿盘,所述从动齿盘与所述通孔同轴线,所述从动齿盘的内圈上设置有搅拌片;位于所述下支撑板上的所述通孔处连接有料斗,所述料斗的底部连接有输料管,所述输料管上设置有阻隔套筒,所述输料管远离所述料斗的端部的设置有圆管状的挡料口;

所述剥壳机构包括固定架、安装在所述固定架上的第二电机、安装在所述固定架上的切割单元以及安装在所述固定架上的轮系单元,所述固定架包括固定设置在所述下支撑板上的圆顶盘、固定设置在所述三角支架上的三角底板以及安装在所述圆顶盘与所述三角底板之间的三个导柱,所述导柱上固定设置有一个第一三角板,所述导柱上还设置有一个能够移动的第二三角板,所述第二三角板位于所述第一三角板之上,所述第二电机通过第二三角板安装在所述导柱上,所述第二电机的输出轴上安装有丝杠,所述丝杠上设置丝母,所述丝母固定设置在所述第一三角板上;所述轮系单元包括上盖板和能够移动地设置在所述导柱上的下盖板,所述上盖板安装在所述下盖板上,所述下盖板上设置有与所述丝杠同轴转动的主动轴,所述下盖板上还设置有三个均匀分布的从动轴,所述主动轴上设置有主动齿轮,所述从动轴上设置有与所述主动齿轮相啮合的从动齿轮,所述从动轴上还设置有与所述从动轴同轴转动的刀头,所述刀头延伸至所述下盖板之外;所述切割单元包括与三个所述从动轴一一对应的三个圆管状的固定座,所述固定座固定设置在所述三角底板上,所述固定座远离所述三角底板的端部与所述挡料口同轴相连,所述固定座内固定设置有圆盘状的板牙切割刀,所述板牙切割刀上设置有集料斗。

2.如权利要求1所述的一种旋入式芡实剥壳机,其特征在于,所述板牙切割刀上开设有梅花状的刀口,所述刀口上开设有若干个周向均匀分布的刀刃。

3.如权利要求1所述的一种旋入式芡实剥壳机,其特征在于,所述阻隔套筒的内部设置有能够移动的销轴,所述销轴贯穿至所述输料管的内部,所述阻隔套筒的外壁上设置有用于控制销轴移动的推杆电机。

4.如权利要求1所述的一种旋入式芡实剥壳机,其特征在于,所述从动齿盘的内圈上设置有周向均匀分布的三个支杆,所述支杆水平布置,所述支杆靠近所述从动齿盘的轴线的端部开设有T型卡槽,对应的所述搅拌片通过T型卡槽嵌在所述支杆上。

5.如权利要求1所述的一种旋入式芡实剥壳机,其特征在于,所述料斗与所述集料斗均呈漏斗状。
