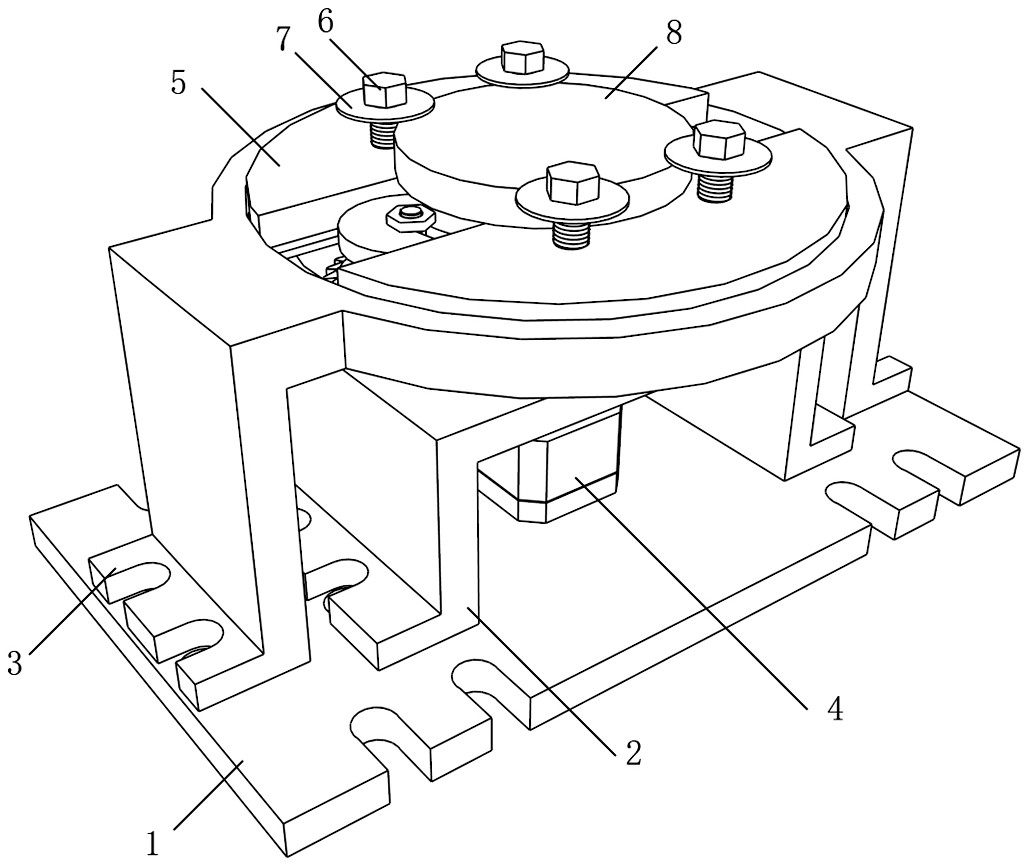

1.一种基于同步凸轮的机械式扭振台，其特征在于，包括扭振台底座（1）、中间支架（2）、扭振台支架（3）、扭振台面（5）和扭振发生装置；

所述扭振台面（5）用于固定工件，安装在扭振台支架（3）上，呈圆盘状，且左右两侧设有对称的切口槽；

所述扭振台支架（3）由顶部支撑板和两侧支撑板构成，呈门形，所述顶部支撑板中部设有通孔槽，所述通孔槽的内周侧面设有安装扭振台面（5）的环形台阶，扭振台面（5）搁放在所述环形台阶的阶面上，嵌在顶部支撑板中；

所述中间支架（2）亦设有顶部支撑板和两侧支撑板，中间支架（2）设置在扭振台支架（3）顶部支撑板的下方和两侧支撑板之间，底部固定在扭振台底座（1）上；

所述扭振发生装置包括伺服电机（4）与传动机构，所述伺服电机（4）安装在中间支架（2）顶部支撑板的下方；所述传动机构包括主动齿轮（11）、从动齿轮与从动凸轮，所述主动齿轮（11）和从动齿轮位于中间支架（2）顶部支撑板的上方，伺服电机（4）通过主动齿轮轴（10）与主动齿轮（11）连接，带动主动齿轮（11）旋转，两从动齿轮对称设置在主动齿轮（11）的左右两侧，与主动齿轮（11）啮合，通过主动齿轮（11）的旋转进而带动其从动齿轮轴（16,

12）旋转，两从动齿轮轴的下部通过安装在中间支架（2）顶部支撑板上的轴承定位，两从动齿轮轴的上部均设有定位轴肩，用于安装从动凸轮；

所述从动凸轮呈圆盘状，且设有长槽形定位孔，所述长槽形定位孔沿从动凸轮的径向设置，从动凸轮通过所述长槽形定位孔卡在从动齿轮轴的定位轴肩处，并通过螺母锁定，安装后，从动凸轮位于所述扭振台面（5）的切口槽中，且其直径与切口槽的宽度相适配，两从动凸轮偏心定位在从动齿轮轴上时，基于扭振台面（5）的圆点为中心对称；

伺服电机（4）工作时，扭振台面（5）带动工件做往复的扭转运动，调整两从动凸轮相对于从动齿轮轴的偏心尺寸，即可实现对扭振振幅的调节；通过调节伺服电机（4）的转速即可实现对扭振频率的调节。

2.根据权利要求1所述的一种基于同步凸轮的机械式扭振台，其特征在于：

所述长槽形定位孔的内侧一端通至从动凸轮的圆心处，从动凸轮与从动齿轮轴同心时，无振幅产生。

3.根据权利要求1所述的一种基于同步凸轮的机械式扭振台，其特征在于：

所述扭振台面（5）上设有多个螺纹安装孔，并配有工件固定螺钉（6）和垫片（7），工件（8）被卡挡在多个固定螺钉（6）之间，通过垫片（7）压紧固定。
