专利号: 2017113893732
申请人: 重庆轩腾科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

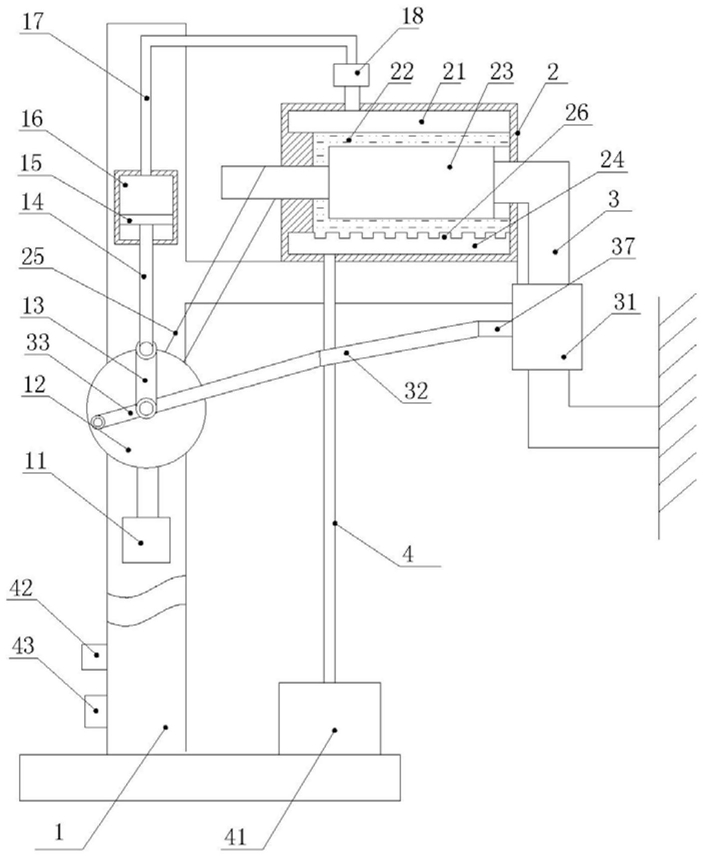

1.一种摄像头清洗设备,其特征在于:包括伸缩架,伸缩架上设置有清洗套,清洗套内壁上设置有第一清洗件,清洗套下部设置有脱水腔,脱水腔顶部设置有若干凸起,相邻两个凸起之间设置有脱水孔,清洗套上部设置有进水腔,进水腔底部设置有若干进水孔,所述进水腔的底部和脱水腔的顶部均与第一清洗件相抵;清洗套一侧设置有储水箱,储水箱与进水腔之间连通有进水管,储水箱内滑动设置有活塞,活塞底部连接有推杆,推杆下方设置有转轮,转轮连接有驱动机构,转轮与第一清洗件之间连接有传动件,转轮上偏心连接有第一连杆,第一连杆上铰接有第二连杆,第二连杆另一端与所述推杆铰接;所述第一连杆另一端铰接有摆杆,摆杆另一端连接支撑柱,支撑柱两侧均铰接有夹爪,夹爪与支撑柱之间连接有弹簧,夹爪内壁上设置有第二清洗件。

2.根据权利要求1所述的摄像头清洗设备,其特征在于:所述清洗套下方设置有回收箱,回收箱与脱水腔之间连通有出水管,回收箱设置在伸缩架上。

3.根据权利要求2所述的摄像头清洗设备,其特征在于:所述清洗套上方设置有装料箱,装料箱分别与所述进水管和清洗套连通。

4.根据权利要求3所述的摄像头清洗设备,其特征在于:所述伸缩架上设置有第一开关,第一开关与所述夹爪电连接。

5.根据权利要求4所述的摄像头清洗设备,其特征在于:所述伸缩架上设置有第二开关,第二开关与所述驱动机构电连接。

6.根据权利要求5所述的摄像头清洗设备,其特征在于:所述驱动机构为电机,电机的输出轴与转轮的转轴连接。

7.根据权利要求6所述的摄像头清洗设备,其特征在于:所述传动件为皮带。

8.根据权利要求7所述的摄像头清洗设备,其特征在于:所述第一清洗件与清洗套之间可拆卸连接,第二清洗件与夹爪之间也可拆卸连接。

9.根据权利要求8所述的摄像头清洗设备,其特征在于:所述第一清洗件和第二清洗件均为海绵布。
