专利号: 2017113097367
申请人: 温州普睿达机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

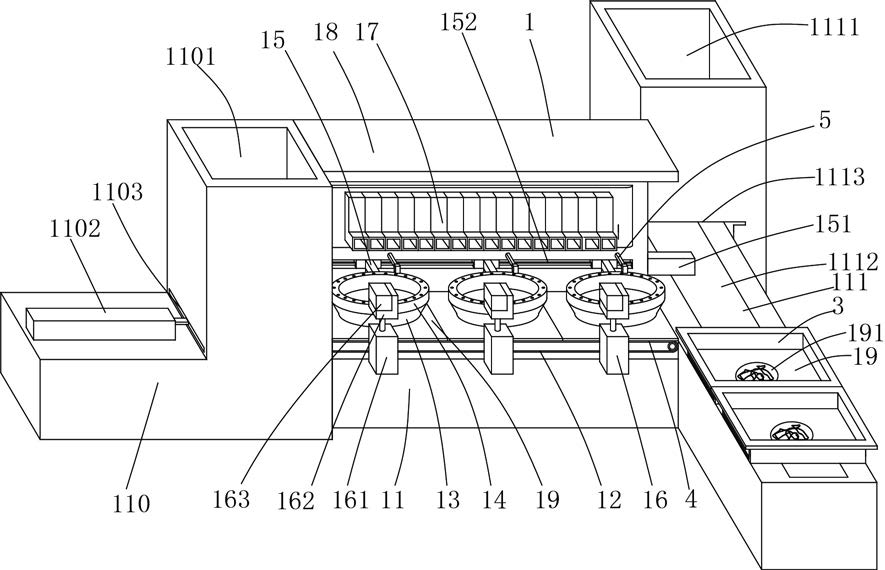

1.餐厅自动烹饪送餐机器人,其特征在于:包括自动烹饪机器人(1)以及自动送餐机器人(2),所述自动烹饪机器人(1)包括灶台(11)、若干电磁炉(12)、若干锅(13)、翻锅装置(15)、翻炒装置(16)、加料通道(17)、储料箱(18)、烹饪板(19)、烹饪板自动出料机构(110)、成菜输送装置(111)以及第一控制装置;所述自动送餐机器人(2)包括车体(21)、储菜箱体(22)、升降机构(23)、端菜机构(25)、避障传感器(26)、定位传感器(27)、移动电源(28)以及第二控制装置;所述翻锅装置(15)包括第一电机(151)以及转动杆(152),所述转动杆(152)上设置有用于固定所述锅(13)的定位装置(153);所述锅(13)底部设置有通孔(131);所述锅(13)固定在所述定位装置(153)上;所述翻炒装置(16)包括第一电动推杆(161),所述第一电动推杆(161)上设置有第一定位板(162),所述第一定位板(162)上设置有第二电机(163),所述第二电机(163)上设置有转轮(164),所述转轮(164)上转动设置有锅铲(165),所述锅铲(165)上设置有腰孔(166),所述第一定位板(162)上设置有导向杆(167),所述导向杆(167)在所述腰孔(166)内滑动;所述加料通道(17)与所述储料箱(18)一一对应连接,所述储料箱(18)内设置有定量出料机构;所述烹饪板自动出料机构(110)包括竖直设置的烹饪板滑槽(1101),所述烹饪板滑槽(1101)内叠合设置有若干烹饪板(19),所述烹饪板滑槽(1101)侧面设置有第二电动推杆(1102),所述烹饪板滑槽(1101)底部朝向所述第二电动推杆(1102)的一侧及其相对的一侧设置烹饪板通道(1103);所述成菜输送装置(111)包括竖直设置的餐盒滑槽(1111)以及第一传送带(1112),所述餐盒滑槽(1111)设置于所述第一传送带(1112)上方,所述餐盒滑槽(1111)内叠合设置有若干餐盒(3),所述餐盒滑槽(1111)底部侧面设置有餐盒出口(1113),所述餐盒(3)朝向所述电磁炉(12)的一端开口;所述车体(21)包括前车轮(211)、后车轮(212)、第三电机(213)和第四电机(214),所述第三电机(213)通过减速机构驱动所述后车轮(212)转动,所述第四电机(214)转动控制所述前车轮(211)转向;所述储菜箱体(22)中部竖直设置有用于叠合储存所述餐盒(3)的餐盒通道(221),所述餐盒通道(221)两侧设置有若干组限位机构(222),所述限位机构(222)包括横槽(223),所述横槽(223)内设置有弹簧(224)以及限位块(225),所述限位块(225)底部设置有斜面(226),所述餐盒通道(221)侧面设置有进菜口(227);所述升降机构(23)包括设置在所述餐盒通道(221)底部的滑块(231),所述滑块(231)底部设置有第三电动推杆(232),所述滑块(231)内侧设置有第一压力传感器(233)以及计数器(234);所述端菜机构(25)包括第五电机(251),所述第五电机(251)的输出轴上设置有第二定位板(252),所述第二定位板(252)上设置有第四电动推杆(253),所述第四电动推杆(253)上设置有第三定位板(254),所述第三定位板(254)上设置有相互啮合的第一齿轮(255)和第二齿轮(256),所述第一齿轮(255)通过第六电机(257)驱动,所述第一齿轮(255)和所述第二齿轮(256)上分别设置有夹持环(258),所述夹持环(258)上设置有第二压力传感器(259),所述第一控制装置与所述第二控制装置无线连接。

2.如权利要求1所述的餐厅自动烹饪送餐机器人,其特征在于:所述定位装置(153)包括固定块(154)以及滑块(155),所述锅(13)通过卡箍(156)固定在所述固定块(154)与所述滑块(155)之间。

3.如权利要求1所述的餐厅自动烹饪送餐机器人,其特征在于:所述锅(13)内设置有电磁铁(132),所述烹饪板(19)为铁板。

4.如权利要求1所述的餐厅自动烹饪送餐机器人,其特征在于:所述餐盒通道(221)顶部设置有盖子(228),所述盖子(228)通过第七电机(229)驱动。

5.如权利要求1所述的餐厅自动烹饪送餐机器人,其特征在于:所述储菜箱体(22)侧面设置有用于取出空餐盒(3)的门(2210)。

6.如权利要求1所述的餐厅自动烹饪送餐机器人,其特征在于:所述烹饪板(19)中部设有凹入部(191),所述凹入部(191)与所述通孔(131)大小匹配。
