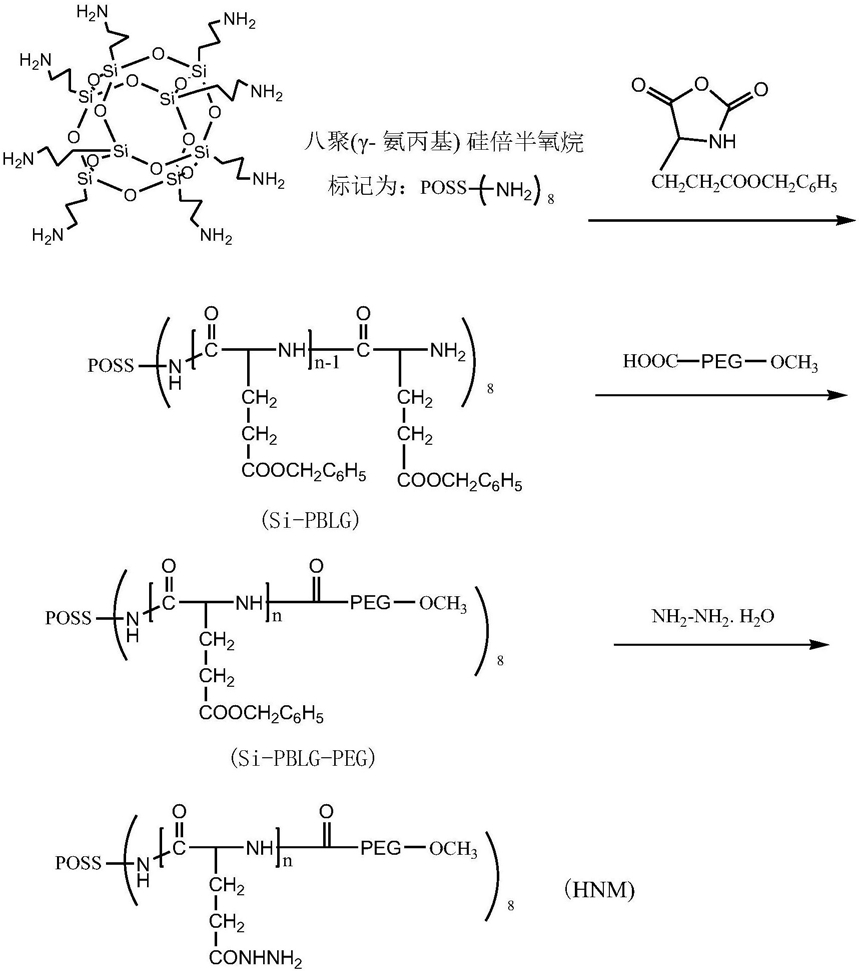

1.一种杂化双亲性星型共聚物纳米胶束的制备，其特征是合成经历了下列步骤：

(1)单体的制备：在盛有四氢呋喃的三口烧瓶中加入L-谷氨酸-苄酯，水浴下逐渐升温至45℃，使苄酯溶解，将三聚光气添加到反应溶液中，在N2保护下反应5h得澄清透明溶液，继续通N2驱赶反应产生的HCl气体和剩余的光气，将反应液缓慢滴加到过量无水石油醚中，冰浴冷却使白色针状晶体析出，减压抽滤分离产物，再用四氢呋喃/无水石油醚提纯，在35℃下真空干燥后得到产物，L-谷氨酸-苄酯-五元环酸酐化合物，标记为NCA；

(2)NCA的开环聚合：在盛有无水二氯甲烷为溶剂的三口烧瓶中，加入笼型八聚(γ-氨丙基)硅倍半氧烷，待其溶解后添加L-谷氨酸-苄酯-五元环酸酐化合物NCA，在氮气保护、25℃下搅拌反应48小时，使笼型八聚(γ-氨丙基)硅倍半氧烷的表面氨基引发NCA开环聚合，用无水石油醚沉淀聚合物，用蒸馏水洗涤数遍，最后真空干燥48h，得到中间产物,标记为Si-PBLG；

(3)缩合反应：在一反应瓶中将上述中间产物Si-PBLG溶于氯仿，再按一定比例加入单甲氧基聚乙二醇羧酸，代号为CH3O-PEG-COOH，添加少量1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐和N-羟基琥珀酰亚胺作催化剂，在50℃温度下进行缩合反应，经过乙醚沉淀、再溶解、透析和冷冻干燥得到杂化双亲性星型共聚物，标记为Si-PBLG-PEG；

(4)酰肼化反应：在三口烧瓶中依次加入上述杂化双亲性星型共聚物Si-PBLG-PEG、水合肼溶液和1,4-二氧六环，在40℃下回流反应5h后，将反应液转入截留分子量为3500的透析袋中避光透析48h，得到杂化双亲性星型共聚物纳米胶束。

2.如权利要求1所述一种杂化双亲性星型共聚物纳米胶束的制备，其特征是在步骤(2)中，笼型八聚(γ-氨丙基)硅倍半氧烷与L-谷氨酸-苄酯-五元环酸酐化合物单体的摩尔比为1:40，1:50，1:60，1:70，或1:80，得到杂化双亲性星型共聚物纳米胶束分别标记为HNM-1、HNM-2、HNM-3、HNM-4和HNM-5。

3.如权利要求1所述一种杂化双亲性星型共聚物纳米胶束的制备，其特征是在步骤(3)中，单甲氧基聚乙二醇羧酸的数均分子量为620。

4.如权利要求1所述一种杂化双亲性星型共聚物纳米胶束的制备，其特征是在步骤(3)中，所加入的中间产物Si-PBLG与单甲氧基聚乙二醇羧酸的重量比为1:0.5、1:1或1:2。

5.如权利要求1所述一种杂化双亲性星型共聚物纳米胶束的制备，其特征是在步骤(3)中，1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐与N-羟基琥珀酰亚胺的重量比为2:1,二者重量之和占Si-PBLG重量的30％。

6.如权利要求1所述一种杂化双亲性星型共聚物纳米胶束的制备，其特征是在步骤(4)中，杂化双亲性星型共聚物Si-PBLG-PEG与水合肼溶液的重量比为2.4:1～1.6:1。

7.如权利要求1所述一种杂化双亲性星型共聚物纳米胶束的制备，其特征是在步骤(4)的酰肼化反应中，水合肼溶液浓度为80％。

8.如权利要求1所述一种杂化双亲性星型共聚物纳米胶束的制备，其特征是在步骤(4)的酰肼化反应中，1,4-二氧六环用量与水合肼等体积。

9.一种载药杂化双亲性星型共聚物纳米胶束的制备，其特征是首先按权利要求1所述方法制备杂化双亲性星型共聚物纳米胶束，取其任意一个胶束样品溶液经过冷冻干燥得到粉末样品，称取该样品20mg，加入到过量的浓度为2mg/mL的盐酸阿霉素二甲亚砜溶液中，添加少量三乙胺中和盐酸阿霉素中的盐酸，室温搅拌反应24h，在去离子水中透析除去表面游离的阿霉素，经过冷冻干燥得到载药杂化双亲性星型共聚物纳米胶束。
