专利号: 2017109080429
申请人: 象山信基机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

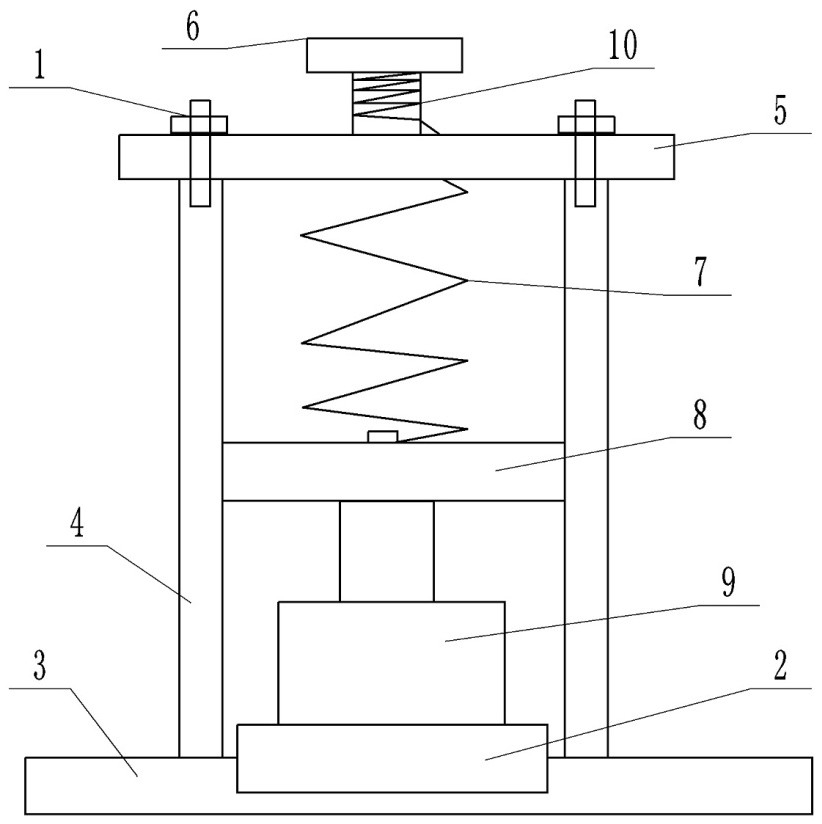

1.一种车床用液压缸检测装置的工作方法,车床用液压缸检测装置包括底座,所述底座上设有行程箱,所述行程箱的内壁设有滑槽,所述滑槽上滑动连接有横板,所述横板下方放置有待检测的液压缸,所述液压缸的输出端与横板的底面相抵,所述行程箱顶部设有盖板,所述盖板上穿有孔,所述盖板上转动连接有一个螺杆,所述螺杆的顶部固定连接有用于转动螺杆的矩形块,所述横板的上表面固定连接弹簧,弹簧远离横板的一端穿过盖板的孔与螺杆固定连接,横板上装有3cm厚度的水,水中混有密度小于水的染料,其特征在于,本车床用液压缸检测装置具体工作方法如下:(1)、使用前:向行程箱中投入汽油,使得上次使用时附着在行程箱壁的染料能够被汽油溶解,并且清洗行程箱,重新更换水和染料;重新加注染料后需要静置30分钟;

(2)、使用时,在对液压缸的载荷进行增加时,是逐渐旋扭矩形块来改变弹簧的弹力,以弹簧绕在螺杆2cm为一个单位进行旋紧或者旋松操作;液压缸启动后每半个小时矩形块旋紧一个单位直到弹簧缠绕到20cm时不再旋紧矩形块,旋松矩形块时也是每次以螺杆上弹簧松开2cm为一个单位,逐渐松开;

(3)、使用后,需要将行程箱中的水抽出,同时加注汽油将行程箱内的染料清除,至少进行3次加注汽油搅拌再抽水的操作,之后将行程箱烘干放置,以备再次使用。

2.根据权利要求1所述的车床用液压缸检测装置的工作方法,其特征在于,所述行程箱的侧壁设有刻度。

3.根据权利要求1所述的车床用液压缸检测装置的工作方法,其特征在于,所述行程箱的壁为透明的玻璃制作。

4.根据权利要求1所述的车床用液压缸检测装置的工作方法,其特征在于,所述底座中设有用于放置液压缸的凹槽。

5.根据权利要求1所述的车床用液压缸检测装置的工作方法,其特征在于,所述染料为西洋红。
