专利号: 2017107136449
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

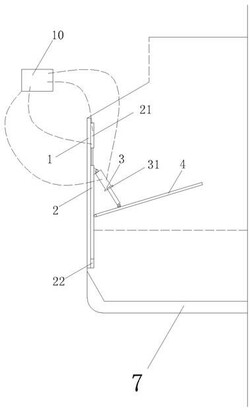

1.一种易流态货物运输船货舱水平制荡装置,包括货仓(7),其特征在于:所述货仓(7)的左、右舱壁上均布安装有导轨(1),所述导轨(1)上卡合有移动块(2),所述移动块(2)一端与液压油缸一(21)铰接,液压油缸一(21)的另一端铰接于导轨(1)上;

所述移动块(2)的底端与制荡隔板(4)通过滚珠轴承联结;所述移动块(2)的底部装有超声波传感器(22);液压油缸二(3)一端铰接在移动块(2)上,另一端铰接在制荡隔板(4)上;所述液压油缸二(3)上装有线性位移传感器(31);所述导轨(1)的内侧设有齿条(8),移动块(2)通过滑动轴承内置有齿轮(6),所述齿轮(6)与齿条(8)相啮合;

还包括控制液压油缸一(21)和液压油缸二(3)的液压系统(10);所述液压系统(10)包括液压油箱(211)、吸入风箱(202)、双向叶片泵(203)、卸荷阀(204)、单向阀(205)、三位四通换向阀(206,209)、平衡阀(207,208)及液压油缸一(21)和液压油缸二(3);其中:双向叶片泵(203)通过吸入风箱(202)从液压油箱(211)吸收泵油;双向叶片泵(203)的出口连接有高流量和低流量两条油路,其中:高流量油路应用于系统高负荷,低流量油路应用于系统低负荷;高流量、低流量油路经单向阀(205)之后通过三位四通换向阀(206,209)进行油路转换后进入平衡阀(207,208);平衡阀(207,208)对液压油缸一(21)和液压油缸二(3)进行控制操作;所述制荡隔板(4)上设有叶形贯穿孔(41)。
