专利号: 2019101905441
申请人: 浙江翌明科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

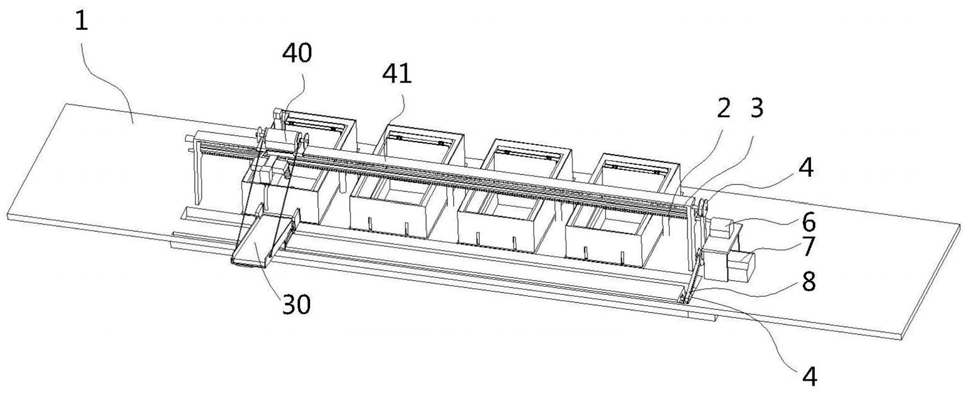

1.船舶货物运输舱结构的卸料方法,包括船甲板(1),其特征在于,

所述船甲板(1)的下方均布安装有底仓(13),其特征在于,所述底仓(13)内安装有通过液压柱(14)控制升降的上货仓(12),所述船甲板(1)上安装有轨道架(41),轨道架(41)上安装有上螺纹杆(3)和下螺纹杆(2),船甲板(1)上还安装有前螺纹杆(36),其中:上螺纹杆(3)和前螺纹杆(36)的末端均安装有皮带轮(4),船甲板(1)上安装有电机一(7)通过皮带(8)驱动皮带轮(4)进行旋转;

下螺纹杆(2)通过安装在电机一(7)上方的电机二(6)带动旋转;所述上螺纹杆(3)上安装有电动绞盘(40),前螺纹杆(36)上安装有卸货架(43),所述卸货架(43)上通过销轴(39)铰接安装有通过电机三(31)带动运料的传送带(30),传送带(30)与电动绞盘(40)之间连接有钢丝绳一(29);

所述卸货架(43)上还安装有转轴(35),转轴(35)的两端安装有滚轮(25),转轴(35)的中间安装有压板(33),所述压板(33)的下方安装有弹簧(34);所述卸货架(43)上还安装有用来顶住上货仓(12)的挡板(26),卸货架(43)的两侧还安装有固定杆(23),固定杆(23)上铰接有压片(27),压片(27)的上部连接有收拉杆(45),挡板(26)和收拉杆(45)连接,所述滚轮(25)与压片(27)的下部连接有钢索(24),压片(27)的底部与卸货架(43)架体之间连接有弹簧(22);

所述下螺纹杆(2)上安装有吸料架(47),所述吸料架(47)的一边安装有通过电机四(11)带动进行升降的升降架,升降架上安装有通过液压缸(10)带动上下运动的吸料管(9),所述吸料管(9)上安装有高压吸料泵(37),吸料管(9)的出料口延伸到传送带(30)上;

所述上货仓的底部设有铰接在一起的多个折叠板,折叠板的两侧安装有销杆穿入布设在轨道上的滑动轴承内,所述上货仓的端部安装有双头电机,所述双头电机驱动两侧的主动轮旋转,所述上货仓的侧壁还安装有从动轮,所述主动轮上设有钢丝绳二绕过从动轮之后与对面的最末端的销杆连接;

卸料方法,包括以下步骤,

1)当有两种以上货物时,通过液压柱(14)将上货仓(12)升起,待底仓(13)装载完成后,通过下放钢丝绳二将折叠板(15)回位使上货仓(12)底部密封,这样可以进行另外一种货物的装载;

2)卸货时,通过电机一(7)和电机二(6)的同时联动,向需要卸料的货仓进行定位;其中:电机一(7)带动电动绞盘(40)和卸货架(43)分别在上螺纹杆(3)和前螺纹杆(36)运动,电机二(6)带动吸料架(47)在下螺纹杆(2)运动;

3)基于步骤2),到达指定货仓后,通过电动绞盘(40)下放钢丝绳一(29)将传送带(30)下放卸料,传送带(30)被下放之后将压板(33)下压使转轴(35)旋转带动滚轮(25)旋转而拉动钢索(24)运动使压片(27)以固定杆(23)为轴心旋转,压片(27)便推动收拉杆(45)向后运动将挡板(26)后推顶在上货仓(12)的壁面上,防止卸料过程中货物掉落,此时,弹簧(34)被压缩,弹簧(22)也被压缩;

4)基于步骤3),将运输货车停靠到传送带(30)的出料端,启动电机三(31)带动传送带(30)运动,之后启动高压吸料泵(37)带动吸料管(9)在上货仓(12)内对货物进行吸取,并送入传送带(30)上之后进入运输货车内;

5)当上货仓(12)内货卸完之后,通过双头电机(18)驱动两侧的主动轮(19)旋转带动钢丝绳二带动其对面的最末端折叠板(15)的销杆,使销杆向双头电机(18)方向运动,这样多个铰接在一起的折叠板(15)边发生折叠,这样上货仓(12)底部便被打开,露出底仓(13)内的货物;重复步骤4),对底仓(13)内的货物进行卸料;

6)卸料完成后,通过电动绞盘(40)回收钢丝绳一(29)将传送带(30)收起,这样压板下方的弹簧(34)回弹将压板(33)顶回原位,这样滚轮(25)旋转回原位,压片的底部与卸货架架体之间的弹簧(22)回弹回原位,这样压片(27)复位带动挡板(26)回位;

7)重复步骤2)-6),对其他的货物运输仓进行卸料,直到卸料作业完成。
