专利号: 201710602454X
申请人: 马鞍山聚力科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

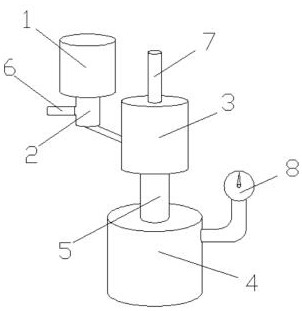

1.一种可自动控制流量泵,包括储液槽(1)、流量计(2)、出液室(3)和挤压室(4),其特征在于:所述储液槽(1)底部设有流量计(2),所述流量计(2)内部设有第一阻隔板(9)、连接杆(10)、第二阻隔板(11)、弹簧(12)、固定座(13)和膨胀球(14),所述流量计(2)左侧设有导管(6),导管(6)通过焊接与流量计(2)固定连接,所述流量计(2)右侧设有出液室(3),流量计(2)和出液室(3)之间通过管道连接,所述出液室(3)顶部设有出液管(7),出液管(7)通过焊接与出液室(3)固定连接,出液室(3)底部设有连接管(5),连接管(5)底部设有挤压室(4),所述连接管(5)两端通过焊接与出液室(3)和挤压室(4)固定连接,所述挤压室(4)内部设有推拉杆(17)、螺杆(18)和转盘(19),所述挤压室(4)右侧设有压力计(8),压力计(8)通过导线与挤压室(4)连接。

2.根据权利要求1所述的一种可自动控制流量泵,其特征在于:所述固定座(13)与流量计(2)内侧固定连接,第一阻隔板(9)和第二阻隔板(11)通过连接轴与固定座(13)连接,第一阻隔板(9)和第二阻隔板(11)之间通过连接杆(10)连接,第二阻隔板(11)通过弹簧(12)与流量计(2)内侧连接。

3.根据权利要求1所述的一种可自动控制流量泵,其特征在于:所述流量计(2)内侧设有连接座,导管(6)与连接座固定连接,膨胀球(14)与连接座固定连接。

4.根据权利要求1所述的一种可自动控制流量泵,其特征在于:所述连接管(5)内部设有鼓膜(15)和滑板(16),连接管(5)内侧设有滑槽,滑板(16)通过滑槽与连接管(5)滑动连接。

5.根据权利要求1所述的一种可自动控制流量泵,其特征在于:所述转盘(19)上设有齿轮,螺杆(18)和转盘(19)之间通过螺纹连接,推拉杆(17)一端通过连接轴与转盘(19)连接,另一端与滑板(16)固定连接。
