专利号: 2017104642665
申请人: 柳州三农科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

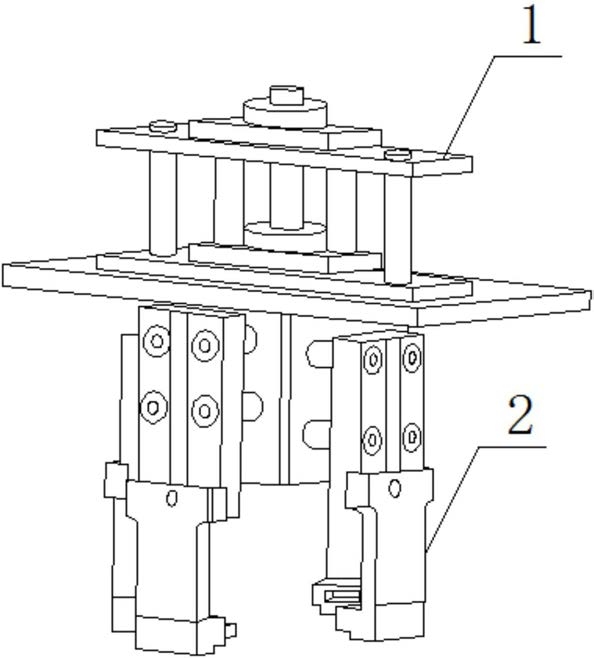

1.一种用于起重机的抓斗,包括承重装置(1)和抓斗组合(2),其特征在于:所述抓斗组合(2)固定安装在所述承重装置(1)底部,所述承重装置(1)上方安装固定架(6),所述固定架(6)内部安装四个支杆(4),且所述支杆(4)之间安装转盘(3),所述转盘(3)与所述固定架(6)之间安装连接板(7),所述固定架(6)底部焊接吊板(5),所述抓斗组合(2)内部安装电机箱(8),所述电机箱(8)四边侧壁上安装两组主抓臂(9)与副抓臂(10),所述电机箱(8)相对两侧的侧壁上的主抓臂(9)与副抓臂(10)构成一组且呈对称结构,且所述电机箱(8)与所述主抓臂(9)以及所述副抓臂(10)之间均分别通过四个伸缩旋杆(11)连接,所述主抓臂(9)侧壁与所述副抓臂(10)侧壁上均设置滑槽(12),所述滑槽(12)下方安装卡接板(14),所述卡接板(14)通过其上的螺钉(13)卡接在所述滑槽(12)上,所述主抓臂(9)底部的所述卡接板(14)侧壁上设置凸起(15),所述副抓臂(10)底部的所述卡接板(14)侧壁上设置凹槽(16)。

2.根据权利要求1所述的一种用于起重机的抓斗,其特征在于:所述承重装置(1)通过所述转盘(3)与所述抓斗组合(2)之间呈活动连接。

3.根据权利要求1所述的一种用于起重机的抓斗,其特征在于:所述电机箱(8)四边侧壁上的一组的主抓臂(9)与副抓臂(10)与另一组的主抓臂(9)与副抓臂(10)之间呈十字垂直对称结构。

4.根据权利要求1所述的一种用于起重机的抓斗,其特征在于:所述螺钉(13)规格与螺纹结构的滑槽(12)相匹配。

5.根据权利要求1所述的一种用于起重机的抓斗,其特征在于:所述主抓臂(9)与副抓臂(10)通过所述伸缩旋杆(11)与所述电机箱(8)之间呈活动连接。

6.根据权利要求1所述的一种用于起重机的抓斗,其特征在于:所述承重装置(1)以及所述抓斗组合(2)均通过导线与所述电机箱(8)内部的电机呈电性连接。
