1.一种用于肼硼烷完全产氢的非贵金属催化剂，其特征在于，所述的催化剂是由非贵金属铜、镍、钼组成，其结构式为CuNiMo。

2.一种根据权利要求1所述的用于肼硼烷完全产氢的非贵金属催化剂的制备方法，其特征在于，提供一种简单有效的一步还原法制备，具体包括以下步骤：

1)在5ml水中加入可溶性铜源前驱体和镍源前驱体，超声5分钟；

2)向步骤1)加入钼源前驱体，搅拌2分钟；

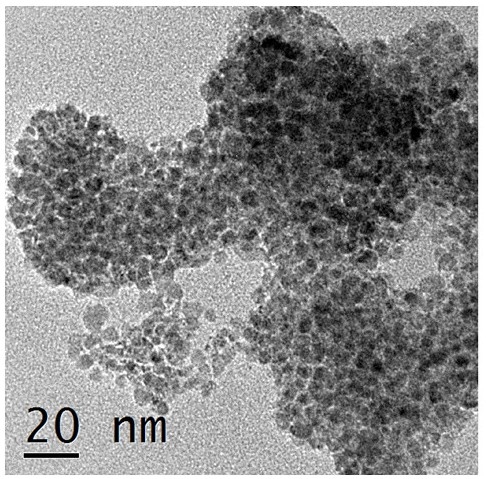

3)向步骤2)得到的反应溶液加入还原剂硼氢化钠，在298K下剧烈搅拌反应20分钟，得到所需的非贵金属催化剂。

3.根据权利要求2所述用于肼硼烷完全产氢的非贵金属催化剂的制备方法，其特征在于，步骤1)所述的铜源前驱体为二水氯化铜、三水硝酸铜或者五水硫酸铜；所述的镍源前驱体为六水氯化镍、六水硝酸镍或者六水硫酸酸镍。

4.根据权利要求2所述用于肼硼烷完全产氢的非贵金属催化剂的制备方法，其特征在于，步骤1)所述的中铜源前驱体与镍源前驱体的摩尔比(nCu/nNi)为0.43～1.5。

5.根据权利要求2所述用于肼硼烷完全产氢的非贵金属催化剂的制备方法，其特征在于，步骤2)所述的钼源前驱体为二水钼酸钠、四水钼酸铵或者五氯化钼。

6.根据权利要求2所述用于肼硼烷完全产氢的非贵金属催化剂的制备方法，其特征在于，步骤2)所述的钼源前驱体与铜源前驱体和镍源前驱体的摩尔比(nMo/nCu+Ni)为0.4～

1.4。

7.根据权利要求2所述用于肼硼烷完全产氢的非贵金属催化剂的制备方法，其特征在于，步骤3)所述的硼氢化钠的用量为10～25mg。
