1.一种用于肼硼烷产氢的NiPt@RGO复合纳米催化剂的制备方法，其特征在于，采用一锅法共还原制备，具体包括以下步骤：

1）在5mL水中加入20 mg表面活性剂及5-20 mg氧化石墨烯（GO）并充分搅拌均匀；

2） 向步骤1）加入Ni及Pt的前驱体盐进行搅拌并超声15 分钟, 其中金属Ni及Pt的摩尔比为0.11 ~ 9.0；

3）向步骤2）得到的反应溶液加入NaBH4并剧烈搅拌反应30分钟；

4）将步骤3）得到的反应液进行离心、洗涤、干燥得到不同负载量的NixPt1-x@RGO纳米合金催化剂。

2.根据权利要求1所述的一种用于肼硼烷产氢的NiPt@RGO复合纳米催化剂的制备方法，其特征在于，步骤1）所述表面活性剂为十六烷基三甲基溴化铵（CTAB）或聚乙烯吡咯烷酮（PVP）。

3.根据权利要求1所述的一种用于肼硼烷产氢的NiPt@RGO复合纳米催化剂的制备方法，其特征在于，步骤2）所述活性金属Ni的前驱体盐为氯化镍、乙酰丙酮酸镍或硫酸镍，所述活性金属Pt的前驱体盐为四氯合铂酸钾、六氯合铂酸钾或氯铂酸钠。

4.根据权利要求1所述的一种用于肼硼烷产氢的NiPt@RGO复合纳米催化剂，其特征在于，步骤2）中加入活性金属Ni和Pt前驱体盐的量为0.1 mmol 。

5.根据权利要求1所述的一种用于肼硼烷产氢的NiPt@RGO复合纳米催化剂，其特征在于，步骤3）所用还原剂NaBH4的量为20 ~ 40 mg。

6.根据权利要求1所述的一种用于肼硼烷产氢的NiPt@RGO复合纳米催化剂，其特征在于，步骤4）所得NixPt1-x@RGO纳米合金催化剂中x = 0.1 ~ 0.9，金属的负载量为27 ~ 60 wt. %。

7.根据权利要求2 - 7任一项所述的制备方法制得的NiPt@RGO合金纳米结构。

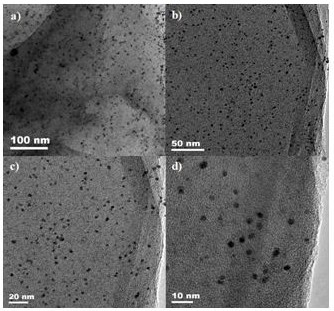

8.一种用于肼硼烷产氢的NiPt@RGO复合纳米催化剂，其特征在于，所述的催化剂以活性组分金属Ni及Pt组成的合金纳米粒子,粒径约2.5 nm，以还原氧化石墨烯（RGO）为载体构成的NiPt@RGO纳米复合材料催化剂。
