专利号: 2017100477550
申请人: 沈阳东朗科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 武器
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

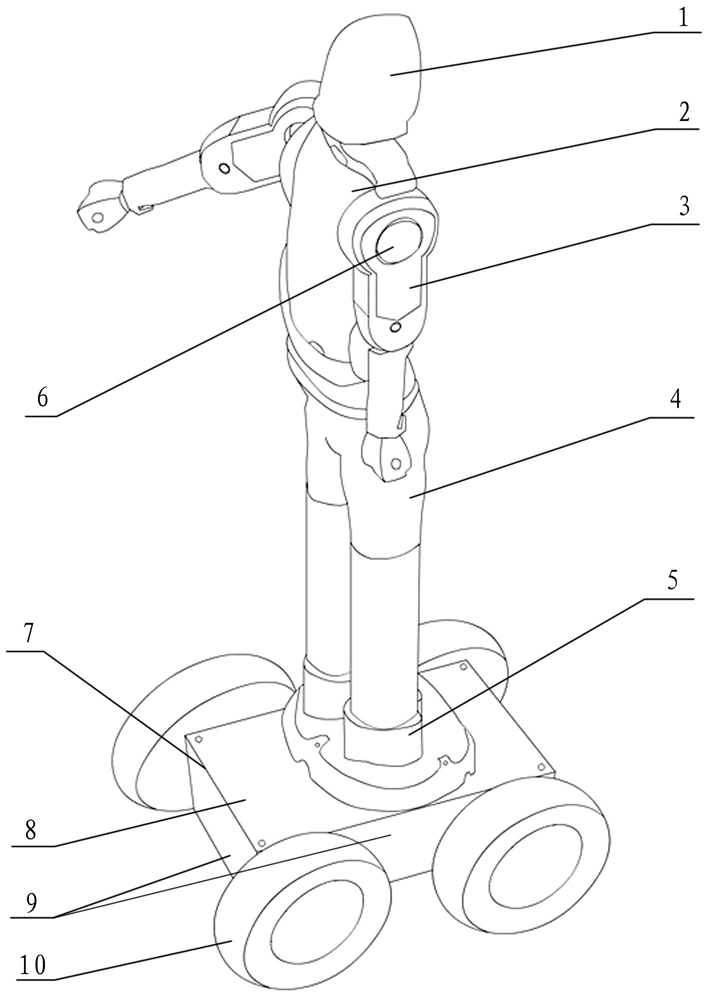

1.一种组合移动式立体人形实战化射击训练靶,它包括固定在移动式底座上的靶体, 其特征在于:所述靶体由硬质弹性体形成的头部组件、躯干组件、上肢组件和下肢的 臀胯大腿部组件,以及下肢的小腿基座组件组装的立体人形靶,头部组件和臀胯大腿部组 件分别与躯干组件插接,小腿基座组件与臀胯大腿部组件插接,上肢组件转动套装在躯干 组件肩部凸轴上;所述移动底座包括底座本体和车轮,底座本体是由上盖板和防弹钢板侧板围成的上宽下窄的梯形箱体,在侧板外表面设置有弹性层;在底座本体内设置有对应于每一个车轮的独立的驱动电机,电机连接有遥控驱动装置和供电电池。

2.根据权利要求1所述的组合移动式立体人形实战化射击训练靶,其特征在于:所述躯干组件的后背部为空腔结构,前部为插接式胸腹板。

3.根据权利要求2所述的组合移动式立体人形实战化射击训练靶,其特征在于:在躯干组件的空腔内设置有热辐射组件,热辐射组件包括支撑板,支撑板表面覆盖有多股碳纤维电热线编制的电热网布,电热网布通过导线与供电电池连接。

4.根据权利要求3所述的组合移动式立体人形实战化射击训练靶,其特征在于:所述支撑板包括板面朝向靶体前部的主支撑板,在延主支撑板厚度方向设置纵向的副支撑板。

5.根据权利要求4所述的组合移动式立体人形实战化射击训练靶,其特征在于:所述躯干组件、臀胯大腿部组件和小腿基座组件为榫卯式插接连接,在插接口接触面设有经拉毛处理的摩擦面,上肢组件由大臂件、小臂件和握空拳形手部件组装构成,在关节处通过转轴连接。

6.根据权利要求4所述的组合移动式立体人形实战化射击训练靶,其特征在于:所述臀胯大腿部和小腿基座组件通过塑料螺栓固定。

7.根据权利要求5所述的组合移动式立体人形实战化射击训练靶,其特征在于:防弹钢板侧板的前侧板和后侧板由上至下向内倾斜,倾斜角优选为8至12度。

8.根据权利要求7所述的组合移动式立体人形实战化射击训练靶,其特征在于:所述电热网布两侧边缘设置导电带,导电带为碳纤维电热线两端与细铜丝编织形成带状。

9.根据权利要求1至8任意一项所述的组合移动式立体人形实战化射击训练靶,其特征在于:所述硬质弹性体为发泡聚氨酯硬泡或聚氨酯橡胶,小腿基座组件为ABS塑料形成的小腿组件和基座插接连接;所述弹性层为弹性橡胶板。

10.根据权利要求1至8任意一项所述的组合移动式立体人形实战化射击训练靶,其特征在于:所述车轮安装有实心均质橡胶防弹轮胎。
