1.一种制备毛竹木质素单酚化合物的方法，其特征在于，包括以下步骤：

1)将毛竹去节粉碎至40目以内，用经丙酮溶液抽提过的医用纱布包裹200g毛竹样品，封口置于1000mL烧瓶，倒入丙酮浸没原料，40-70℃的温度加热抽提反应5-8h，过滤去除滤液，真空干燥至绝干，球磨48-84h，得到粒径小于等于20目的毛竹粉；

2)称取2g步骤1)中得到的粒径小于等于20目的毛竹粉置于150mL三口瓶，加入0.1-

0.35g的纤维素酶，加入pH值为4.5的醋酸盐缓冲溶液，毛竹粉、纤维素酶和醋酸盐缓冲溶液的固液比为0.010-0.035g/cm3；充分混合后放入恒温摇床，30-65℃温度下恒温反应36-

72h，砂芯过滤器过滤，用pH值为2的稀盐酸洗涤酶解后的毛竹样品2-3次，冷冻干燥24-60h，得到酶解处理后产物；

3)称取5g步骤2)中得到的酶解处理后产物于150mL三口烧瓶，加入100mL二氧六环/蒸馏水混合溶液，二氧六环与蒸馏水的体积比为4:1；用6mol/L盐酸溶液调节该混合溶液pH至

0.6-2.0，并用含盐酸的酸性二氧六环/蒸馏水溶液对酶解产物进行温和酸处理，通氮气在油浴锅中81-96℃反应1-3h，反复过滤反应残渣直至滤液澄清，收集滤液用饱和碳酸氢钠溶液调节至中性后，将滤液转入旋转蒸发仪，蒸发溶剂至5mL后将剩余液体放入2000mL的pH值为2的酸性蒸馏水溶液，酸析5-15h，离心、过滤，收集木质素沉淀，冷冻干燥，得到精炼木质素；

4)称取2g步骤3)中得到的精炼木质素置于三口烧瓶，加入10-50mL的乙酸酐，温度60-

100℃反应1-6h，减压蒸馏去除溶剂，得到乙酰化木质素；

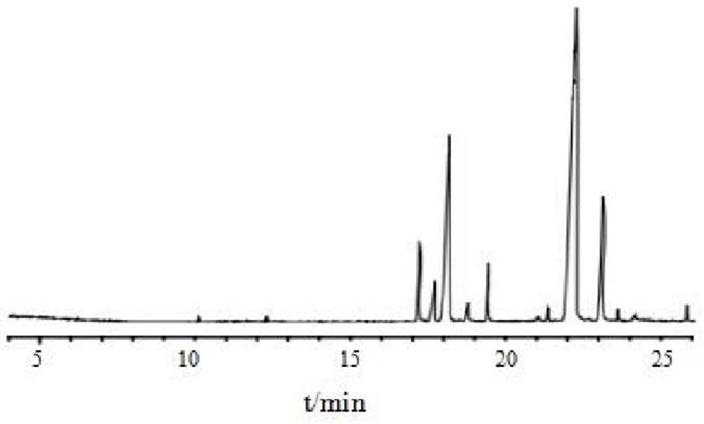

5)称取1g步骤4)中得到的乙酰化木质素和0.03g硫酸铁粉末溶于50mL的1,4二氧六环/蒸馏水混合溶液，充分搅拌固体溶解后将混合溶液加入150mL三口烧瓶，加入浓度25-75g/mL的过氧乙酸水溶液10mL，三口烧瓶置于恒温油浴锅内，接入冷凝管，并使整个装置处于隔绝空气状态，避光反应，温度30-80℃反应2-10h，反应后降解液倒入200mL蒸馏水的烧杯中，用砂芯过滤装置过滤滤出沉淀，真空干燥箱干燥沉淀物，过滤所得滤液倒入分液漏斗中，加入等量乙酸乙酯对滤液中的降解产物进行萃取，萃取结束后以减压蒸馏的方式去除溶剂，干燥的沉淀物及萃取蒸馏得到的固体产物即为毛竹木质素单酚化合物。
