1.一种用于木质素酚的铺膜方法，其特征在于，包括如下步骤：将木质素酚的溶液滴加在QCM-D金片表面，旋涂，1-2min后在涂覆有木质素酚的QCM-D金片表面滴加木质素酚的溶液，旋涂，干燥，得到木质素酚膜。

2.根据权利要求1所述的用于木质素酚的铺膜方法，其特征在于，将木质素酚溶解于有机溶剂中得到所述木质素酚的溶液；

优选的，所述木质素酚的溶液的制备方法包括：将木质素酚溶解于有机溶剂中，离心收集上清液即为所述木质素酚的丙酮溶液；

优选的，所述有机溶剂包括丙酮、乙醇、四氢呋喃和二甲基亚砜中的任一种；

更优选的，所述有机溶剂为丙酮。

3.根据权利要求1所述的用于木质素酚的铺膜方法，其特征在于，所述木质素酚的溶液的浓度为5-15mg/mL；

优选的，所述木质素酚的溶液的浓度为8-12mg/mL；

更优选的，所述木质素酚的溶液的浓度为10mg/mL。

4.根据权利要求1所述的用于木质素酚的铺膜方法，其特征在于，在酸催化下，将木质素与酚类化合物混合进行反应，得到所述木质素酚；

优选的，所述酚类化合物包括对甲基苯酚、间苯二酚、邻苯三酚中的任一种或多种；

优选的，所述木质素酚包括杨木木质素酚和马尾松木质素酚中的任一种或两种；

优选的，所述木质素酚为马尾松木质素酚。

5.根据权利要求2所述的用于木质素酚的铺膜方法，其特征在于，所述离心收集上清液中，离心的条件包括：于5-10℃条件下，于3000-4000rpm转速离心5-15min；

优选的，所述离心收集上清液中，离心的条件包括：于5℃条件下，于3500rpm转速离心

5min。

6.根据权利要求1所述的用于木质素酚的铺膜方法，其特征在于，将所述QCM-D金片预处理后进行旋涂；

优选的，所述预处理的方法包括：将所述QCM-D金片用乙醇浸泡清洗后，水洗、干燥，然后进行UV清洗。

7.根据权利要求1所述的用于木质素酚的铺膜方法，其特征在于，在所述QCM-D金片表面滴加0.1-0.2mL所述木质素酚的溶液；

优选的，在所述QCM-D金片表面滴加0.12-0.18mL所述木质素酚的溶液；

优选的，滴加所述木质素酚的溶液后，静置1-2min进行旋涂；

更优选的，滴加所述木质素酚的溶液后，静置1.2-1.8min进行旋涂；

进一步优选的，滴加所述木质素酚的溶液后，静置1.5min进行旋涂。

8.根据权利要求1所述的用于木质素酚的铺膜方法，其特征在于，所述干燥的条件包括：于30-40℃条件下，真空干燥18-30h；

优选的，所述干燥的条件包括：于32-38℃条件下，真空干燥22-26h；

更优选的，所述干燥的条件包括：于35℃条件下，真空干燥24h。

9.根据权利要求1所述的用于木质素酚的铺膜方法，其特征在于，所述旋涂的条件包括：所述旋涂的条件包括：旋涂速度为300-5000r/min，旋涂的时间为50-70s；

优选的，所述旋涂包括第一旋涂阶段和第二旋涂阶段，所述第一旋涂阶段的旋涂速度为300-800r/min，所述第二旋涂阶段的旋涂速度为3000-4000r/min；

更优选的，所述第一旋涂阶段的旋涂时间为3-6s，所述第二旋涂阶段的旋涂时间为54-

57s。

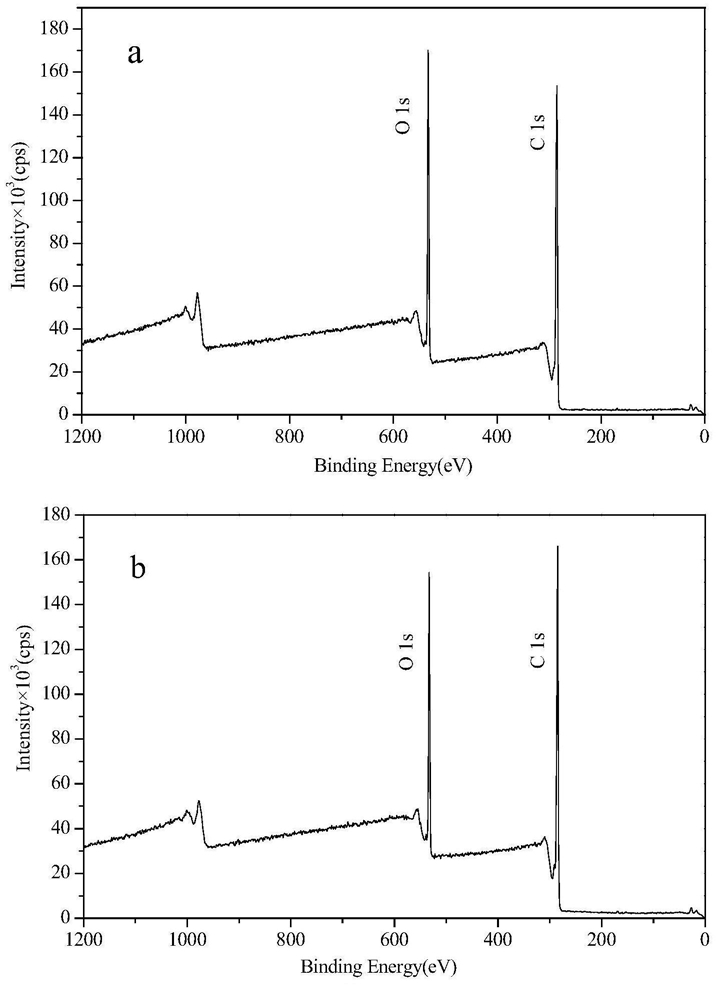

10.权利要求1-9任一项所述的用于木质素酚的铺膜方法制得的木质素酚膜。
