专利号: 2017100430681
申请人: 新昌县皇骐电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

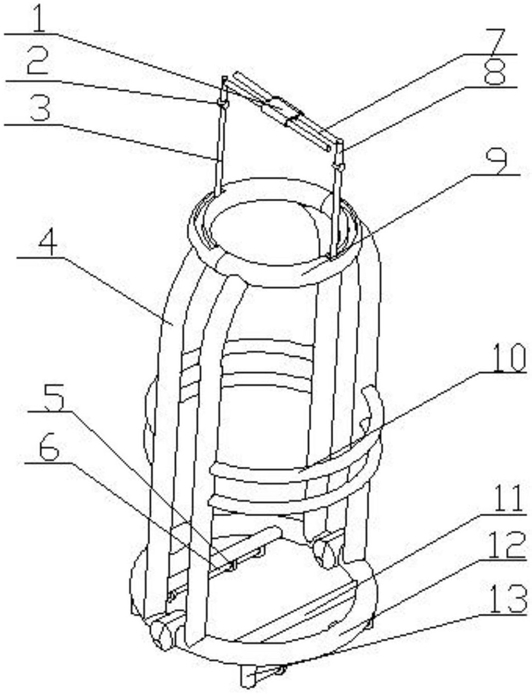

1.一种饮水机用水桶配送装置,包括连接套(1)、铰链(2)、伸缩杆(3)、支撑杆(4)、转轮(5)、轴(6)、手提杆(7)、连接杆Ⅰ(8)、环形杆Ⅰ(9)、环形杆Ⅱ(10)、托梁(11)、环形杆Ⅲ(12)、连接杆Ⅱ(13)和旋转连接装置(14),其特征在于:所述的伸缩杆(3)包括凸柱Ⅰ(3-1)、滑动杆(3-2)、弹块(3-3)、凸柱Ⅱ(3-4)、上通孔(3-5)、圆筒(3-6)、下通孔(3-7)和圆环(3-8),凸柱Ⅰ(3-1)设置在滑动杆(3-2)上,并且凸柱Ⅰ(3-1)与滑动杆(3-2)是一个整体,滑动杆(3-2)上设有凹槽,弹块(3-3)设置在滑动杆(3-2)的凹槽内,滑动杆(3-2)与圆筒(3-6)配合,凸柱Ⅱ(3-4)设置在圆筒(3-6)内部,凸柱Ⅰ(3-1)在两凸柱Ⅱ(3-4)之间的间隙内活动,上通孔(3-5)与下通孔(3-7)均设置在圆筒(3-6)上,弹块(3-3)与上通孔(3-5)和下通孔(3-7)配合,圆环(3-8)设置在圆筒(3-6)下端;

所述的环形杆Ⅰ(9)包括槽Ⅰ(9-1)、挡块Ⅰ(9-2)、槽Ⅱ(9-3)、环形杆Ⅰ上主体(9-4)、挡块Ⅱ(9-5)、环形杆Ⅰ下主体(9-6)、圆柱销(9-7)和通孔(9-8),槽Ⅰ(9-1)设置在环形杆Ⅰ上主体(9-4)上,挡块Ⅰ(9-2)设置在槽Ⅰ(9-1)内壁上,槽Ⅱ(9-3)设置在环形杆Ⅰ下主体(9-4)上,挡块Ⅱ(9-5)与槽Ⅰ(9-1)和槽Ⅱ(9-3)过盈配合,通孔(9-8)分别设置在环形杆Ⅰ上主体(9-4)与环形杆Ⅰ下主体(9-6)上,并且环形杆Ⅰ上主体(9-4)与环形杆Ⅰ下主体(9-6)上的通孔(9-

8)相互连通,圆柱销(9-7)与通孔(9-8)过盈配合;

旋转连接装置(14)包括合页(14-1)、圆槽(14-2)和转轴(14-3),合页(14-1)套在转轴(14-3)上,并且合页(14-1)绕着转轴(14-3)旋转,圆槽(14-2)设置在合页(14-1)上;

连接套(1)的一端设置在一个手提杆(7)上,连接套(1)的另一端设置在另一个手提杆(7)上,手提杆(7)的一端设置在连接杆Ⅰ(8)的上端,连接杆Ⅰ(8)的下端通过铰链(2)设置在伸缩杆(3)中滑动杆(3-2)的上端,伸缩杆(3)中的圆筒(3-6)与环形杆Ⅰ(9)中的槽Ⅰ(9-1)配合,圆环(3-8)与槽Ⅱ(9-3)配合,环形杆Ⅰ主体(9-4)设置在支撑杆(4)的一端,支撑杆(4)的另一端设置在环形杆Ⅲ(12)上端,环形杆Ⅱ(10)的两端分别设置在两个支撑杆(4)上,并且两个支撑杆(4)设置在一个环形杆Ⅰ(9)下端,托梁(12)的两端均设置在环形杆Ⅲ(12)上,一个环形杆Ⅲ(12)的两端均与旋转连接装置(14)中的圆槽(14-2)过盈配合,另一个环形杆Ⅲ(12)的两端均与旋转连接装置(14)中的圆槽(14-2)过盈配合,连接杆Ⅱ(13)的一端设置在环形杆Ⅲ(12)下端,轴(6)设置在连接杆Ⅱ(13)的另一端,转轮(5)设置在轴(6)上。

2.根据权利要求1所述的一种饮水机用水桶配送装置,其特征在于:所述的连接套(1)一端为圆环,另一端为开口圆环,并且连接套(1)由橡胶制成。

3.根据权利要求1所述的一种饮水机用水桶配送装置,其特征在于:所述的支撑杆(4)、环形杆Ⅰ(9)、环形杆Ⅱ(10)、托梁(11)、环形杆Ⅲ(12)和连接杆Ⅱ(13)材料均是塑料。

4.根据权利要求1所述的一种饮水机用水桶配送装置,其特征在于:所述的支撑杆(4)、转轮(5)、环形杆Ⅱ(10)和连接杆Ⅱ(13)均设有4个。

5.根据权利要求1所述的一种饮水机用水桶配送装置,其特征在于:所述的伸缩杆(3)、轴(6)、环形杆Ⅰ(9)、托梁(11)和环形杆Ⅲ(12)均设有2个。
