专利号: 2018107547224
申请人: 桐乡乐维新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

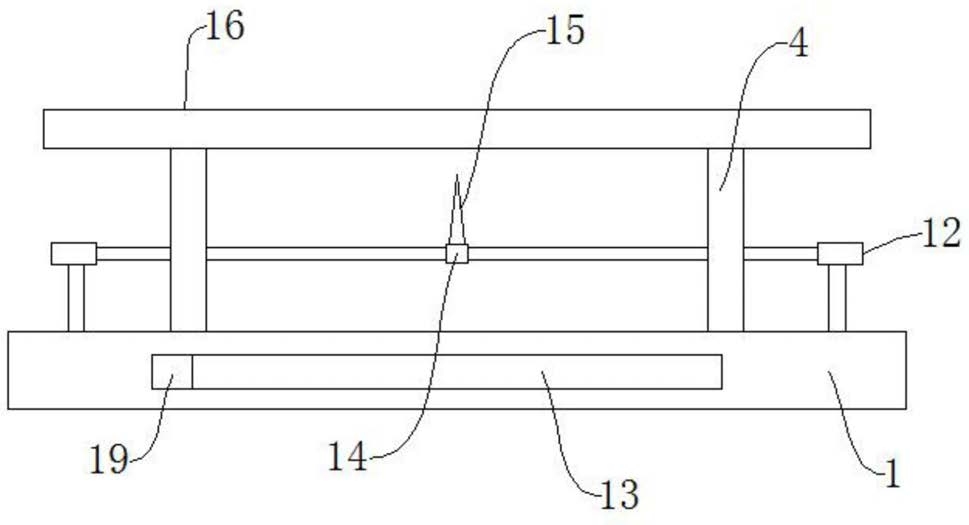

1.一种饮水机用桶装水取桶装置,其特征在于:包括放置在饮水机上表面聪明座外部的底座(1),所述底座(1)上表面中心处设置有通孔(3),所述底座(1)上表面边缘设置有多个安装孔(5),其中两个呈对称分布的所述安装孔(5)内滚动安装有推杆电机一(7),其余所述安装孔(5)内固定安装有电液推杆(4);

所述推杆电机一(7)侧面固定套设有齿圈(11),所述齿圈(11)侧面啮合有主动齿轮(10),所述主动齿轮(10)固定安装在驱动电机(9)的输出轴上,所述驱动电机(9)固定安装在所述安装孔(5)内壁上;两个所述推杆电机一(7)上端推杆头上均水平固定安装有推杆电机二(12),两个所述推杆电机二(12)的推杆头上套设有杆套(14),所述杆套(14)上表面固定安装有锥体(15);

多个所述电液推杆(4)上端推杆头上固定安装有支撑圈(16);

所述底座(1)外侧面上设置有电池(13)、PLC(19)和两个控制开关(18);所述PLC(19)与所述推杆电机一(7)、所述推杆电机二(12)和所述驱动电机(9)电连接,两个所述控制开关(18)分别与所述PLC(19)和所述电液推杆(4)电连接。

2.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:所述底座(1)下表面设置有圆形斜槽(2);

其中,所述圆形斜槽(2)的中心轴线与所述通孔(3)的中心轴线重合;

其中,所述圆形斜槽(2)的槽底直径与饮水机聪明座的最大外径相等且均大于所述通孔(3)的内径。

3.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:所述推杆电机一(7)通过止推轴承(8)与所述底座(1)滚动连接;

其中,所述止推轴承(8)固定安装在所述安装孔(5)内部上端。

4.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:所述推杆电机一(7)下表面滚动安装有轴承座(6);

其中,所述轴承座(6)固定安装在所述安装孔(5)内下端。

5.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:所述驱动电机(9)数量有多个;

其中,多个所述驱动电机(9)以所述齿圈(11)的中心轴线为中心在所述安装孔(5)内呈中心对称分布;

其中,每个所述驱动电机(9)上端输出轴上均安装有与所述齿圈(11)啮合连接的所述主动齿轮(10)。

6.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:所述支撑圈(16)的中心轴线、所述锥体(15)的中心轴线均与所述通孔(3)的中心轴线重合;

其中,所述支撑圈(16)内侧面为曲面;

其中,所述曲面上粘贴有缓冲垫(17)。

7.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:多个所述安装孔(5)以所述底座(1)的中心轴线为中心呈中心对称分布。

8.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:所述杆套(14)一端与其中一个所述推杆电机二(12)的推杆头固定连接,另一端与另一个所述推杆电机二(12)的推杆头滑动插接。

9.根据权利要求1所述的一种饮水机用桶装水取桶装置,其特征在于:与所述电液推杆(4)电连接的所述控制开关(18)采用单刀。
