专利号: 2016109415447
申请人: 温州益兴机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

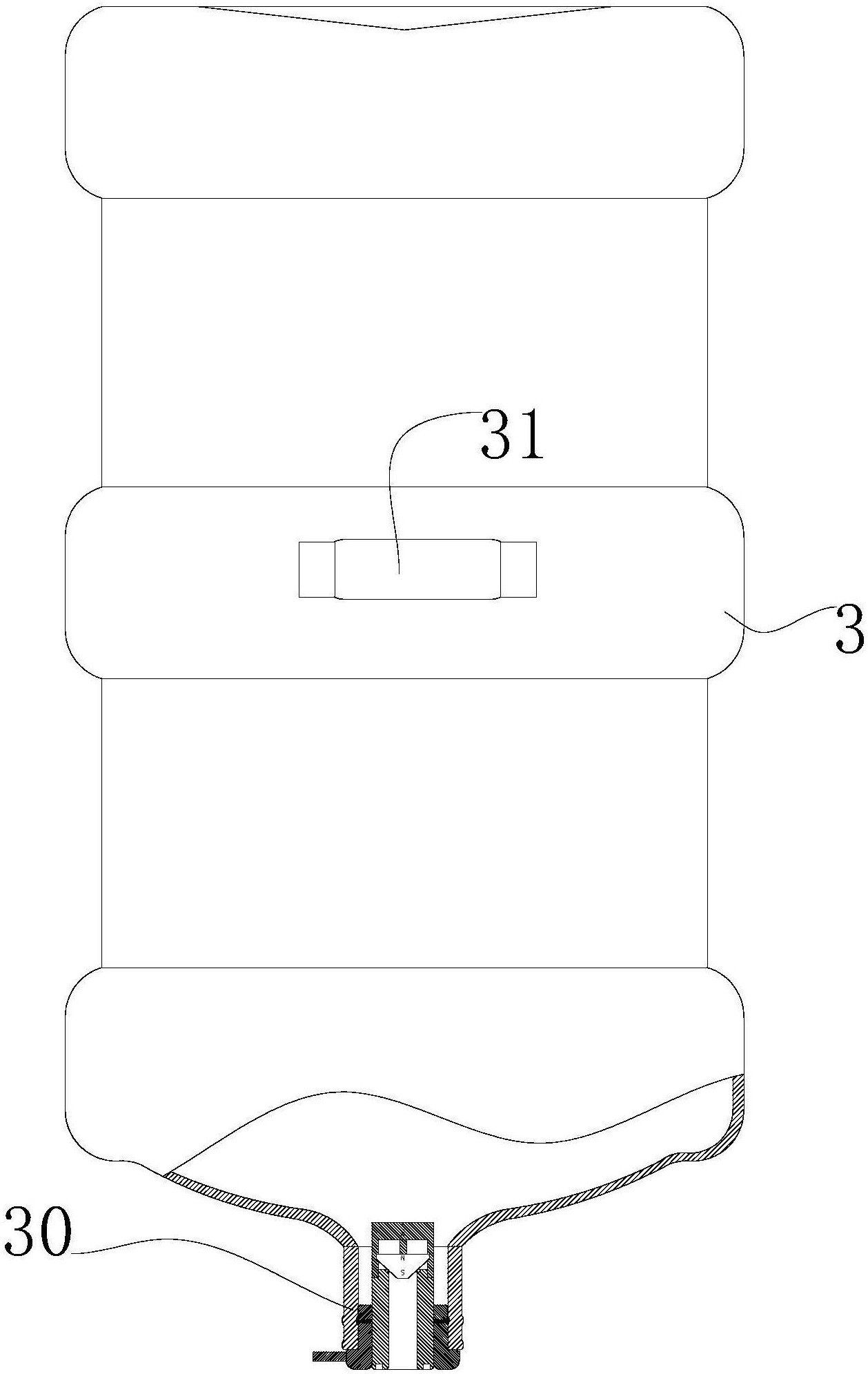

1.一种饮用水水桶,包括水桶本体(3)和封装结构,饮用水水桶的水桶口部具有内凹缘,封装结构装于水桶口部;其特征在于:水桶本体(3)中部设有提手(31),封装结构包括用于固定内嵌于水桶口部的硬质安装部(1)和硬质漏水芯部(2),所述硬质安装部(1)外周设有第一密封圈(100)和与所述内凹缘对应的多个膨胀机构,第一密封圈(100)位置处于膨胀机构的内侧,硬质安装部中心设有贯通饮用水桶的内孔,硬质漏水芯部(2)可拆卸连接于硬质安装部(1)内孔中;硬质漏水芯部(2)包括用于供聪明座顶压柱穿入的出水孔(223),被限制于出水孔(223)上方且纵向活动的堵头和用于使堵头弹性封在出水孔上方的施压机构。

2.根据权利要求1所述的一种饮用水水桶,其特征在于,硬质安装部(1)包括内嵌于水桶口部的内侧内筒(10)和连接内筒外端的外凸缘部(11);硬质安装部(1)的内孔通过螺纹连接硬质漏水芯部(2);膨胀机构安装于所述内筒(10)上,且膨胀机构的输入端伸入内孔,膨胀机构的输出端位于硬质安装部(1)的外周;硬质漏水芯部(2)外周面顶压膨胀机构的输入端以驱动多个膨胀机构的输出端顶压水桶口部的内凹缘。

3.根据权利要求1所述的一种饮用水水桶,其特征在于,硬质漏水芯部(2)包括上部的施压机构、堵头和下部的连接筒(22),施压机构包括磁块活动架(20),堵头是位于磁块活动架(20)内限于纵向移位的磁堵头(21);磁块活动架(20)顶部设有与所述磁堵头(21)相斥的磁部(200),磁块活动架(20)下部设有多根限制磁堵头(21)横向移动的导柱(201),任意相邻导柱(201)之间留有漏水间隙;磁块活动架(20)下部固定连接连接筒(22)上端外周部,连接筒(22)中部设有用于供聪明座顶压柱穿入的出水孔(223);磁堵头(21)下部依靠磁斥力弹性堵在所述出水孔(223)顶部。

4.根据权利要求1所述的一种饮用水水桶,其特征在于,硬质安装部(1)上设有多个用于安装膨胀机构的安装阶梯通孔(12);安装阶梯通孔(12)内设有台阶;所述膨胀机构包括推杆(14)、弹簧(15)和软质密封件(16),推杆(14)内端设有推头(141),推头(141)外侧壁是倾斜朝下的斜推面(140);斜推面(140)外端伸出至硬质安装部(1)的内孔中;弹簧(15)套在推杆(14)外,弹簧(15)套在推杆(14)上并且位于安装阶梯通孔(12)内,弹簧(15)外端压在安装阶梯通孔(12)的台阶上,内端推压在所述推头(141)内面;软质密封件(16)密封于安装阶梯通孔(12)外端口的硬质安装部(1)外壁上,推杆(14)外端对应于软质密封件(16)内面。

5.根据权利要求1-4任意一项所述的一种饮用水水桶,其特征在于,所述出水孔(223)顶部设有第二密封圈(220),堵头下部是圆锥台形面,堵头底面是外径小于堵头顶面外径的圆形平面。

6.根据权利要求1-4任意一项所述的一种饮用水水桶,其特征在于,磁块活动架(20)下部设有连接导柱(201)的环状连接部(202),所述环状连接部(202)内侧设有内螺纹;连接筒(22)上部设有环形台阶,台阶内壁上设有外螺纹;磁块活动架(20)通过环状连接部(202)螺纹连接所述连接筒(22)上的台阶;所述磁块活动架(20)的外径不大于所述连接筒(22)的外径。

7.根据权利要求2所述的一种饮用水水桶,其特征在于,硬质漏水芯部(2)底部设有可供扳手工具转动的扳动槽(222)。

8.根据权利要求1-4、7中的任意一项所述的一种饮用水水桶,其特征在于,硬质安装部(1)和硬质漏水芯部(2)主体均由不生锈的金属材料制成。

9.根据权利要求1-4、7中的任意一项所述的一种饮用水水桶,其特征在于,提手(31)数量为一个,且设置在水桶本体(3)的中部,提手(31)的长度方向平行于水桶本体(3)的横截面。
