1.激光诱导制备KNb3O8纳米线的方法，其特征在于，包括以下工艺步骤：

1)将KOH溶解到去离子水中，配置浓度为25mol/L的氢氧化钾溶液；

2)称取五氧化二铌粉体；将称取好的五氧化二铌粉末，加入到已经配好的氢氧化钾溶液中，使K：Nb的摩尔比例为50:1，用磁力搅拌器充分搅拌，使溶液混合均匀；

3)将石英玻璃，用酒精超声清洗，再用去离子水洗涤若干次；

4)使用直流溅射方法，在清洗干净的石英玻璃上先镀一层厚度为15～20nm的Ti；再使用喷金仪镀一层厚度为130～140nm的Au，作为KNb3O8纳米线生长的衬底；

5)将制备好的衬底平放入一个耐碱容器底部，有金膜的一面朝上；将制备好的溶液倒入小容器中，没过衬底；

6)使用波长为405nm的半导体激光，激光电流为50mA，功率为1.2W，照射4-12min；

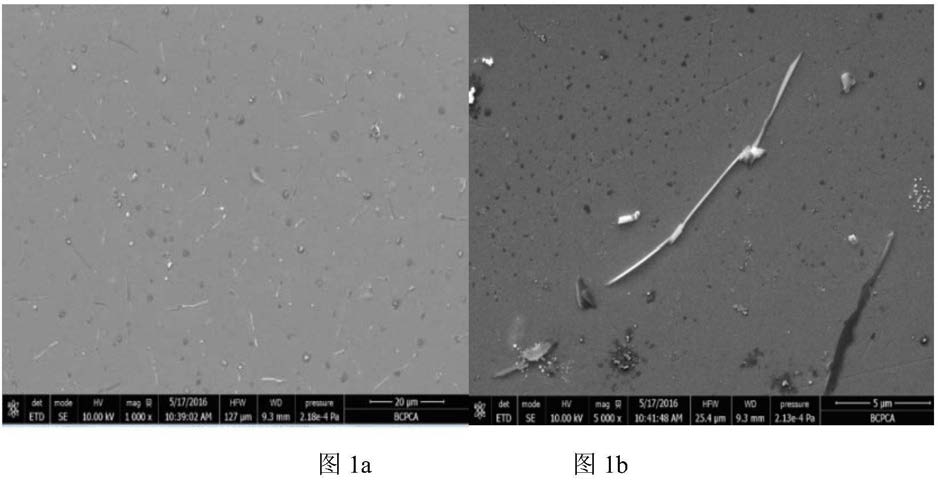

7)照射完毕，从溶液中用镊子取出衬底，用去离子水冲洗几次，在衬底的上表面得到KNb3O8一维纳米结构。
