1.一种石墨烯诱导生成聚吡咯纳米线导电复合材料制备方法，包括采用改进Hummers法制备三维层状氧化石墨烯溶液，其特征在于，所述制备方法按以下步骤进行：a.柔性基材/三维层状石墨烯制备

将柔性基材充分浸泡于采用改进Hummers法制备的三维层状氧化石墨烯溶液中，三维层状氧化石墨烯浓度为0.2％-5％，柔性基材与三维层状氧化石墨烯浸泡时间为1-10h，将浸泡后的柔性基材悬挂于反应釜中，加入体积为5-30ml的还原剂，密封，通风橱内水浴加热，水浴温度为60-100℃，热反应时间为1-4h，充分还原去除含氧基，得到三维层状石墨烯/柔性基材；

b.柔性基材/三维层状石墨烯/聚吡咯纳米线导电复合材料的制备

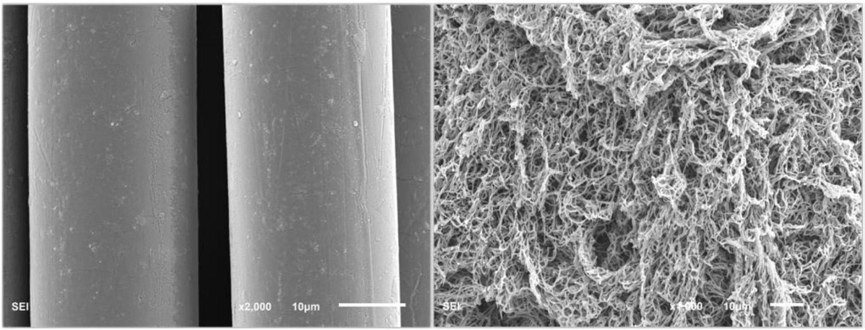

将步骤a得到的三维层状石墨烯/柔性基材与吡咯和表面活性剂在摇床上混合均匀，其中吡咯与表面活性剂质量比为1：0.5-2，一同置于搅拌器中，搅拌速度为600r/min，在冰浴条件下缓慢加入氧化剂与掺杂剂的混合溶液，其中氧化剂与掺杂剂的摩尔比为1：0.2-2；反应1-5h，得到三维层状石墨烯/聚吡咯纳米线柔性导电复合材料。

2.根据权利要求1所述的一种石墨烯诱导生成聚吡咯纳米线柔性导电复合材料制备方法，其特征在于：所述柔性基材为线基材或布基材中任意一种。

3.根据权利要求2所述的一种石墨烯诱导生成聚吡咯纳米线柔性导电复合材料制备方法，其特征在于：所述的线基材为尼龙6并线或聚乙烯股线或棉线中的一种，线基材长度为

20-100cm。

4.根据权利要求2所述的一种石墨烯诱导生成聚吡咯纳米线柔性导电复合材料制备方法，其特征在于：所述的布基材为碳布或棉布或涤纶布或尼龙布或聚乙烯布中任意一种；布基材尺寸为2×2-5×5cm2。

5.根据权利要求1所述的一种石墨烯诱导生成聚吡咯纳米线柔性导电复合材料制备方法，其特征在于：所述还原剂为氨水或水合肼或氢碘酸与冰醋酸的混合物，其中氨水的体积分数为50％，水合肼的体积分数为85％，氢碘酸与冰醋酸之间体积比为1-10：10-1。

6.根据权利要求1所述的一种石墨烯诱导生成聚吡咯纳米线柔性导电复合材料制备方法，其特征在于：所述的表面活性剂为十二烷基磺酸钠或十二烷基苯磺酸钠或蒽醌-2-磺酸钠或聚乙烯吡咯烷酮中任意一种；所述表面活性剂水浓度为5-30mg/mL。

7.根据权利要求1所述的一种石墨烯诱导生成聚吡咯纳米线柔性导电复合材料制备方法，其特征在于：所述的氧化剂为九水合硝酸铁或氯化铁或过硫酸铵或过硫酸钾或二氧化锰中任意一种。

8.根据权利要求1所述的一种石墨烯诱导生成聚吡咯纳米线柔性导电复合材料制备方法，其特征在于：所述的掺杂剂为二水合5-磺基水杨酸或硫酸或盐酸或磷酸或硝酸中的任意一种。
