专利号: 2016103918601
申请人: 河北建筑工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-12-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

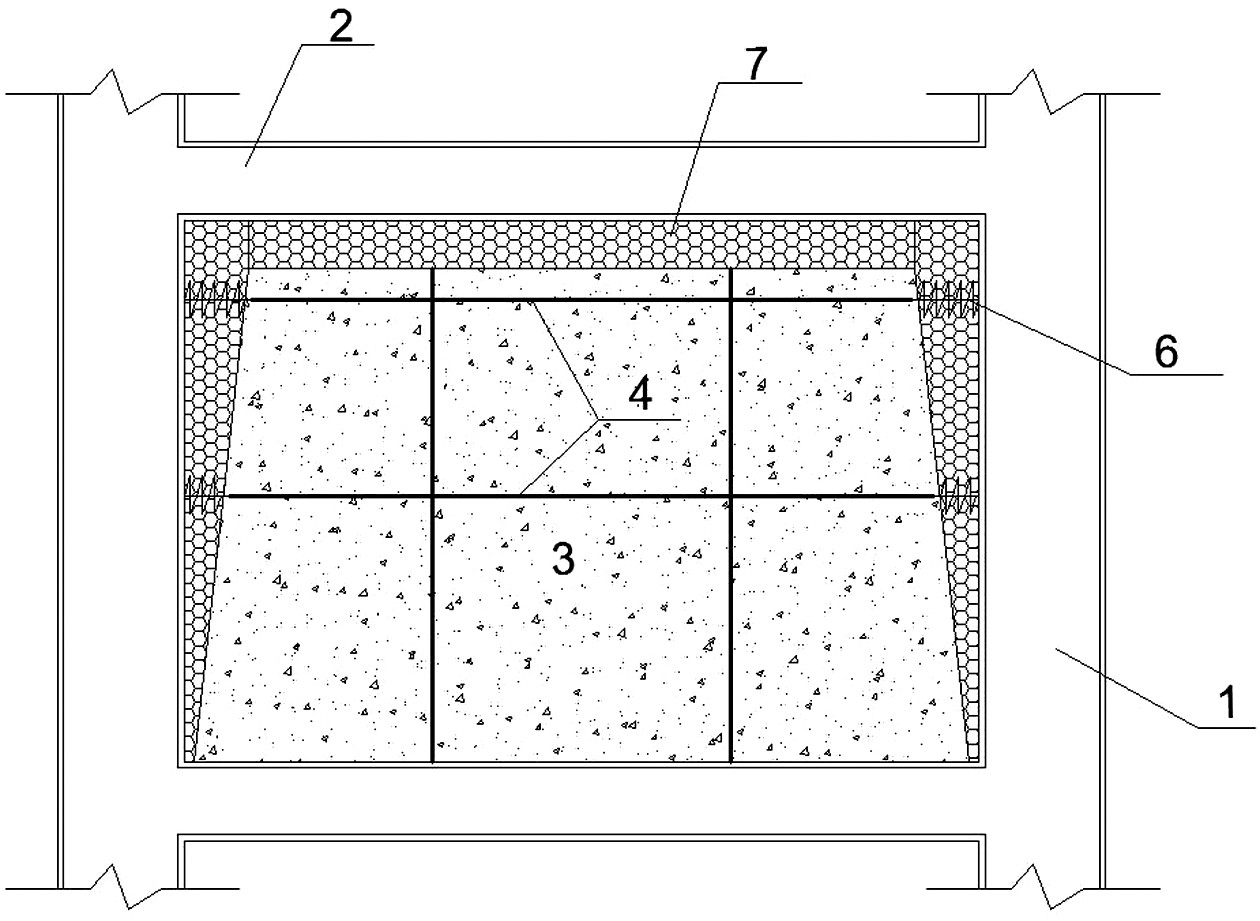

1.一种弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述弹簧连接的现浇整体式钢框架填充墙体系,包括由框架梁(2)和框架柱(1)围合成的矩形框架和浇筑在矩形框架内的现浇填充墙体(3),所述现浇填充墙体(3)为钢筋混凝土墙体、其形状为上窄下宽的梯形,所述现浇填充墙体(3)的左右两侧与框架柱(1)之间连接有弹性装置(6),现浇填充墙体(3)的上侧和左右侧与相邻的框架梁和框架柱之间填充有阻燃柔性填充材料(7);

所述弹性装置包括两片平行间隔设置的钢片(62)以及水平固定连接在两钢片之间的弹簧(61),其中一侧钢片与框架柱(1)焊接固定,另一侧钢片对应焊接在钢筋网片(4)的水平拉结筋端部;

具体步骤如下:

步骤一,弹线定位;

步骤二,在框架柱相应位置固定连接弹性装置(6);

步骤三,连接钢筋网片(4);

步骤四,在框架柱的内侧设置阻燃柔性填充材料(7);

步骤五,支设现浇填充墙体(3)的浇筑模板;

步骤六,浇筑现浇填充墙体(3)的混凝土;

步骤七,拆模,养护;

步骤八,在框架梁和现浇填充墙体(3)之间填充阻燃柔性填充材料(7),并用密封胶封缝;

步骤九,在阻燃柔性填充材料表面用防水抗裂砂浆抹平,至此,完成现浇填充墙体体系的施工。

2.根据权利要求1所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述现浇填充墙体(3)为位于建筑外围的外墙或者位于建筑物内部的内墙;

所述现浇填充墙体(3)为外墙时墙体混凝土为具有保温功能的轻集料混凝土;

所述现浇填充墙体(3)为内墙时墙体混凝土为普通轻质混凝土。

3.根据权利要求2所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述现浇填充墙体(3)的混凝土的骨料粒径不大于5mm。

4.根据权利要求1所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述阻燃柔性填充材料(7)与框架柱、框架梁以及现浇填充墙体(3)的缝隙通过密封胶密封。

5.根据权利要求4所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述阻燃柔性填充材料每侧表面比现浇填充墙体(3)每侧表面低8~12mm,阻燃柔性填充材料每侧表面通过涂抹防水抗裂砂浆(8)与现浇填充墙体(3)外表面平齐。

6.根据权利要求1至5任意一项所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述现浇填充墙体(3)墙体底部距框架柱的距离为10~20mm,顶部距框架柱的距离为50~70mm,距框架梁的距离为50~60mm。

7.根据权利要求6所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述现浇填充墙体(3)的内部骨架包括双层钢筋网片(4)和水平连接在双层钢筋网片之间的拉筋(5);

所述双层钢筋网片之间的间距小于现浇填充墙体(3)的墙体厚度。

8.根据权利要求7所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述钢筋网片(4)包括别位于现浇填充墙体的中部和顶部的水平拉结筋和沿水平拉结筋长向1/3、2/3位置布设的两道竖向拉结筋;

其中顶部的水平拉结筋距现浇填充墙体顶端100~200mm,所述竖向拉结筋底部与框架梁固定连接,顶部距离上方框架梁40~60mm。

9.根据权利要求8所述的弹簧连接的现浇整体式钢框架填充墙体系的施工方法,其特征在于:所述弹性装置(6)位于阻燃柔性填充材料内部、对应连接在钢筋网片(4)与框架柱之间。
