专利号: 201610391871X
申请人: 河北建筑工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-12-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

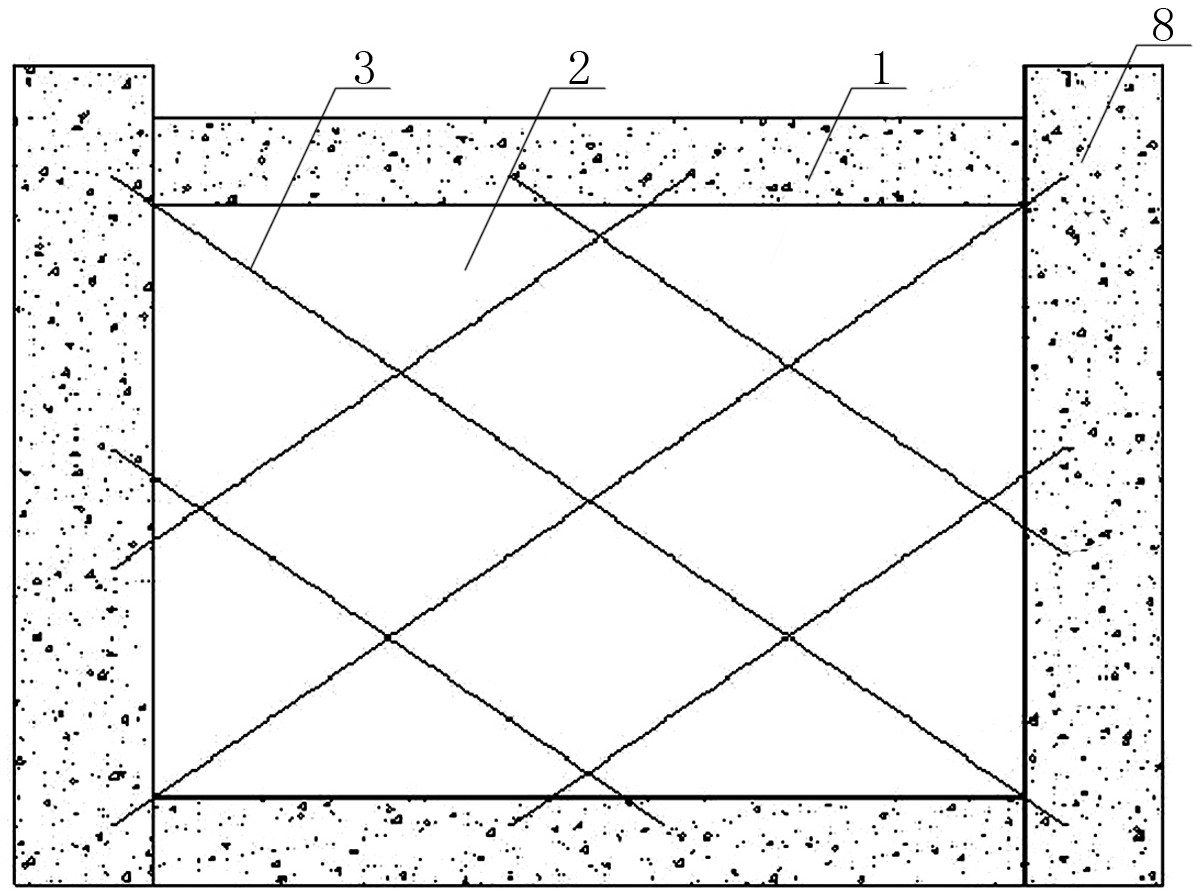

1.一种现浇整体式混凝土框架填充墙体系的施工方法,其特征在于,所述现浇整体式混凝土框架填充墙体系,包括由框架梁(1)和框架柱(8)围合成的矩形框架和浇筑在矩形框架内的现浇填充墙(2),其特征在于:所述现浇填充墙(2)为钢筋混凝土墙体,其内部的钢筋骨架包括两层平行间隔设置的钢筋网片和连接在两层钢筋网片之间的拉筋(4),两层钢筋网片之间的间距小于现浇填充墙(2)的厚度,所述钢筋网片呈菱形网格状、是由连接在框架梁(1)和框架柱(8)之间的拉结筋(3)双斜向交叉而成,其中两根拉结筋交叉连接在矩形框架的对角线上;

具体施工步骤如下:

步骤一,弹线定位;

步骤二,在框架梁(1)和框架柱(8)之间植入拉结筋(3),形成双层钢筋网片;

步骤三,在双层钢筋网片的之间连接拉筋(4);

步骤四,支设浇筑模板(5)和沟槽(6);

步骤五,浇筑混凝土;

步骤六,封闭挡板(7)、撤除沟槽(6);

步骤七,拆模,养护,至此,完成填充墙施工;

所述步骤四中,所述模板(5)的上端水平开有一排缺口(11),所述缺口(11)均匀间隔分布,每个缺口对应连接有一个沟槽(6)和一个挡板(7);

所述挡板(7)位于模板(5)上缺口的内侧、且与模板(5)滑动连接,所述挡板(7)的尺寸与模板(5)缺口的尺寸相适应;

所述沟槽(6)位于模板(5)上缺口的外侧,其纵截面为弧线形或者斜线形,其底部嵌入模板(5)的缺口、与模板(5)可拆卸连接,所述沟槽(6)的高度大于模板(5)上缺口的高度。

2.根据权利要求1所述的施工方法,其特征在于:所述填充墙为位于建筑外围的外墙或者位于建筑物内部的内墙;

所述填充墙为外墙时现浇填充墙混凝土为具有保温功能的轻集料混凝土;

所述填充墙为内墙时现浇填充墙混凝土为普通轻质混凝土。

3.根据权利要求2所述的施工方法,其特征在于:所述填充墙的混凝土的骨料粒径不大于5mm。

4.根据权利要求1至3任意一项所述的施工方法,其特征在于:所述拉结筋(3)与水平面的夹角为45°~60°。

5.根据权利要求4所述的施工方法,其特征在于:所述拉结筋(3)的一端锚固在框架梁(1)内、另一端锚固在框架柱(8)内,每层拉结筋中相邻间距为500~600mm。

6.根据权利要求5所述的施工方法,其特征在于:所述钢筋网片与现浇填充墙外表面的距离为20~30mm。

7.根据权利要求6所述的施工方法,其特征在于:所述拉筋(4)呈梅花形布置,相邻拉筋(4)的间距不超过600mm。

8.根据权利要求1所述的施工方法,其特征在于:所述步骤五中,浇筑混凝土时采用分层浇筑的方式,混凝土每层浇筑高度为0.5~1m,每浇筑一层混凝土后,敲模板(5)、振捣混凝土,在下层混凝土初凝前继续浇筑上一层混凝土;

所述步骤六中,当混凝土浇筑到沟槽底部时,拆掉沟槽(6),随着混凝土的浇筑,逐步向上移动挡板(7),至混凝土全部浇筑完成后封闭缺口,完成混凝土浇筑。
