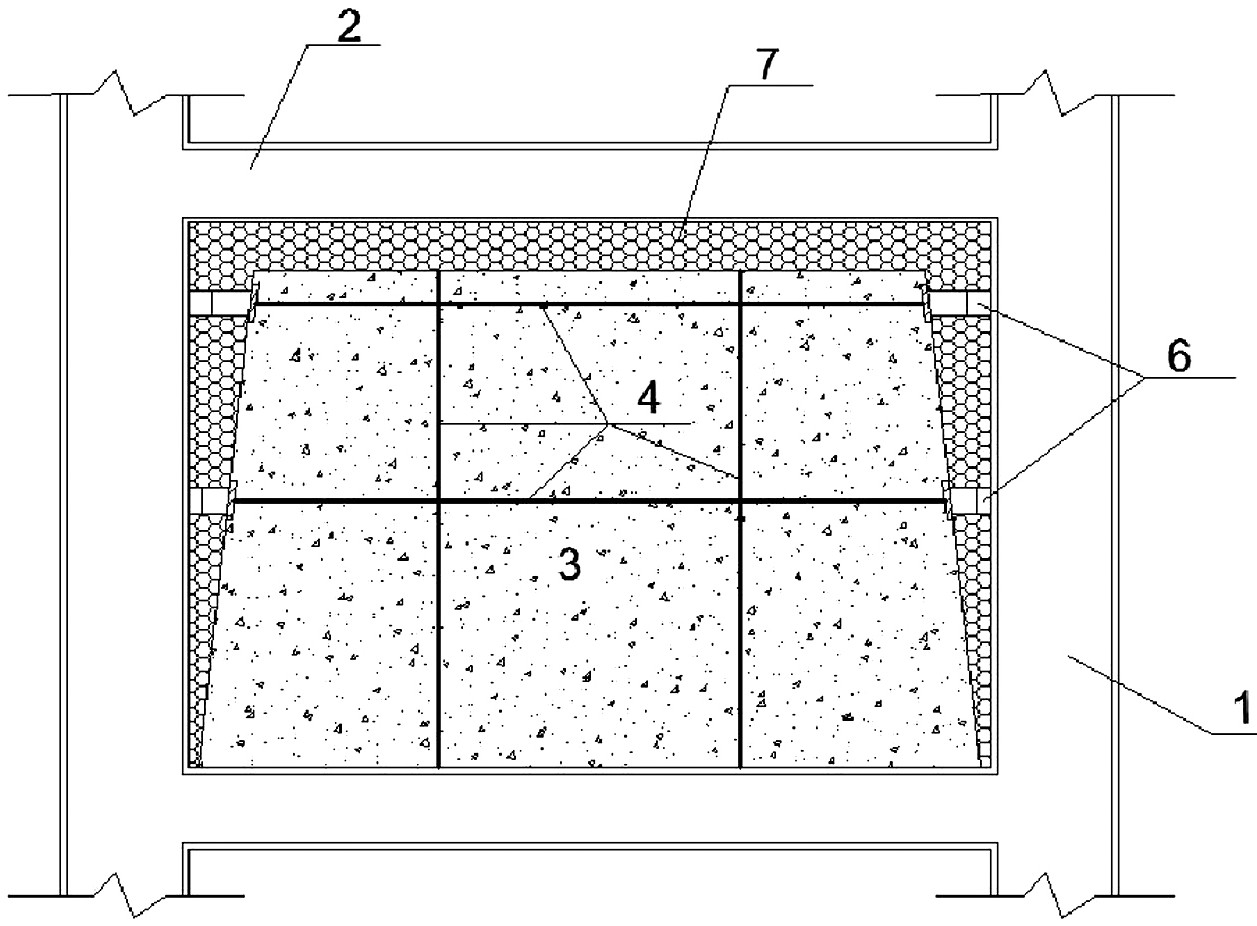

1.一种钢片限位连接的现浇整体式钢框架填充墙体系，包括由框架梁（2）和框架柱（1）围合成的矩形框架和浇筑在矩形框架内的现浇填充墙（3），其特征在于：所述现浇填充墙（3）的左右两侧与框架柱（1）之间连接有钢片限位装置（6），现浇填充墙（3）的上侧和左右侧与相邻的框架梁和框架柱之间填充有阻燃柔性填充材料（7）。

2.根据权利要求1所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述现浇填充墙（3）为位于建筑外围的外墙或者位于建筑物内部的内墙；

所述现浇填充墙（3）为外墙时墙体混凝土为具有保温功能的轻集料混凝土；

所述现浇填充墙（3）为内墙时墙体混凝土为普通轻质混凝土。

3.根据权利要求2所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述现浇填充墙（3）的混凝土的骨料粒径不大于5mm。

4.根据权利要求1所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述阻燃柔性填充材料（7）与框架柱、框架梁以及现浇填充墙（3）的缝隙通过密封胶密封。

5.根据权利要求4所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述阻燃柔性填充材料每侧表面比现浇填充墙（3）每侧表面低8～12mm，阻燃柔性填充材料每侧表面通过涂抹防水抗裂砂浆（8）与现浇填充墙（3）外表面平齐。

6.根据权利要求1至5任意一项所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述现浇填充墙（3）为钢筋混凝土墙体、其形状为上窄下宽的梯形，墙体底部距框架柱的距离为10～20mm，顶部距框架柱的距离为50～70mm，距框架梁的距离为50～

60mm。

7.根据权利要求6所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述现浇填充墙（3）的内部骨架包括双层钢筋网片（4）和水平连接在双层钢筋网片之间的拉筋（5）；

所述双层钢筋网片之间的间距小于现浇填充墙（3）的墙体厚度。

8.根据权利要求7所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述钢筋网片（4）包括位于现浇填充墙体的中部和顶部的水平拉结筋和沿水平拉结筋长向

1/3、2/3位置布设的两道竖向拉结筋；

其中顶部的水平拉结筋距现浇填充墙体顶端100～200mm，所述竖向拉结筋底部与框架梁固定连接，顶部距离上方框架梁40～60mm。

9.根据权利要求8所述的钢片限位连接的现浇整体式钢框架填充墙体系，其特征在于：所述钢片限位装置（6）位于阻燃柔性填充材料内部、对应连接在钢筋网片（4）与框架柱之间；

所述钢片限位装置包括钢片（61）以及限位钢片用的钢片限位支座（62），所述钢片与框架柱（1）垂直焊接连接；

所述钢片限位支座（62）包括对应焊接在钢筋网片（4）的水平拉结筋端部的平板以及垂直焊接在平板上的两块平行间隔的限位板，所述限位板限位在钢片的两侧，所述限位板的间隔不小于钢片（61）的厚度；

所述钢片（61）和限位板（62）的初始搭接长度不小于20mm，钢片（61）在限位支座（62）上的水平滑动距离为10～20mm。

10.一种如权利要求9所述的钢片限位连接的现浇整体式钢框架填充墙体系的施工方法，其特征在于，具体步骤如下：步骤一，弹线定位；

步骤二，在框架柱相应位置固定连接钢片限位装置（6）的钢片（61）；

步骤三，连接钢筋网片（4）；

步骤四，在钢筋网片（4）的对应位置连接钢片限位装置（6）的钢片限位支座（62）；

步骤五，在框架柱的内侧设置阻燃柔性填充材料（7）；

步骤六，支设现浇填充墙（3）的浇筑模板；

步骤七，浇筑现浇填充墙（3）的混凝土；

步骤八，拆模，养护；

步骤九，在框架梁和现浇填充墙3之间填充阻燃柔性填充材料（7），并用密封胶封缝；

步骤十，在阻燃柔性填充材料表面用防水抗裂砂浆抹平，至此，完成现浇填充墙体体系的施工。
