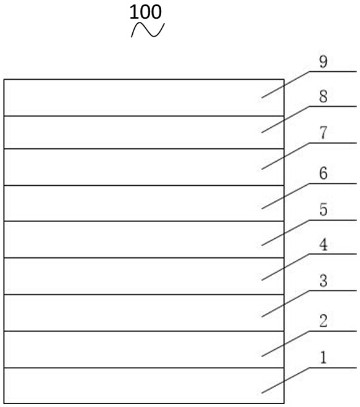

1.一种白光顶发光型有机发光二极管，其特征在于：包括按照从下往上的顺序依次蒸镀的衬底、反射阳极、空穴注入层、空穴传输层、双蓝光发光层、红光发光层、电子传输层、半透明阴极和光耦合输出层。

2.根据权利要求1所述的白光顶发光型有机发光二极管，其特征在于：所述衬底为玻璃基片、硅片或柔性衬底，所述反射阳极为银薄膜，薄膜厚度为80-100nm。

3.根据权利要求1所述的白光顶发光型有机发光二极管，其特征在于：所述空穴注入层按照由下而上的顺序由MoOx层和m-MTDATA层构成，其中MoOx层的厚度为2-3 nm，m-MTDATA层的厚度为25 nm，所述空穴传输层是NPB层，厚度为10 nm。

4.根据权利要求1所述的白光顶发光型有机发光二极管，其特征在于：所述双蓝光发光层按照从下而上的顺序由空穴型蓝光层和电子型蓝光层组成异质结结构，所述空穴型蓝光层采用空穴型主体材料掺杂蓝光客体材料形成，厚度为15 nm，所述电子型蓝光层采用电子型主体材料掺杂蓝光客体材料形成，厚度为4 nm，所述蓝光客体材料为磷光蓝光材料，所述磷光蓝光材料相对于空穴型主体材料和电子型主体材料的掺杂质量百分比均为7 %。

5.根据权利要求1所述的白光顶发光型有机发光二极管，其特征在于：所述红光发光层由电子型主体材料掺杂红光客体材料和绿光客体材料形成，厚度为11 nm，所述红光客体材料为磷光红光材料，所述磷光红光材料相对于电子型主体材料的掺杂质量百分比为2 %；所述绿光客体材料为磷光绿光材料，所述磷光绿光材料相对于电子型主体材料的掺杂质量百分比为2 %。

6.根据权利要求1所述的白光顶发光型有机发光二极管，其特征在于：所述电子传输层是BPhen层，厚度为30 nm，所述半透明阴极按照从下而上的顺序由厚度为4 nm的Sm层和厚度为12 nm的Ag层构成。

7.根据权利要求1所述的白光顶发光型有机发光二极管，其特征在于：所述光耦合输出层的材料是m-MTDATA，厚度为40 nm。

8.一种基于权利要求1所述的白光顶发光型有机发光二极管的制备方法，其特征在于：包括如下步骤：

清洗衬底：清洗玻璃基片作为衬底，并将玻璃基片放入真空蒸镀室后，抽真空至5×10-

4Pa以上；

蒸镀反射阳极：以沉积速率为0.1 nm/S蒸镀反射阳极；

蒸镀空穴注入层：先用单一成分有机材料MoOx蒸镀MoOx层，再用单一成分有机材料m-MTDATA蒸镀m-MTDATA层；

蒸镀空穴传输层：采用单一成分有机材料蒸镀NPB层；

蒸镀双蓝光发光层：先采用空穴型主体材料和蓝光客体材料蒸镀空穴蓝光层，再采用电子型主体材料和蓝光客体材料蒸镀电子型蓝光层；

蒸镀红光发光层：采用红光客体材料和绿光客体材料共蒸镀制备所述红光发光层；

蒸镀电子传输层：采用单一成分有机材料BPhen蒸镀而成；

蒸镀半透明阴极：先蒸镀Sm；再蒸镀Ag，蒸镀时Sm和Ag的沉积速率为0.1 nm/S；

蒸镀光耦合输出层：采用单一成分有机材料m-MTDATA蒸镀而成。

9.根据权利要求8所述的白光顶发光型有机发光二极管的制备方法，其特征在于：所述空穴型主体材料是TCTA材料，所述蓝光客体材料是磷光蓝光材料FIrpic，所述电子型主体材料是SPPO材料，所述红光客体材料为磷光红光材料Ir(MDQ)2(acac)，所述绿光客体材料为磷光绿光材料Ir(ppy)3。
