专利号: 2016101735606
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

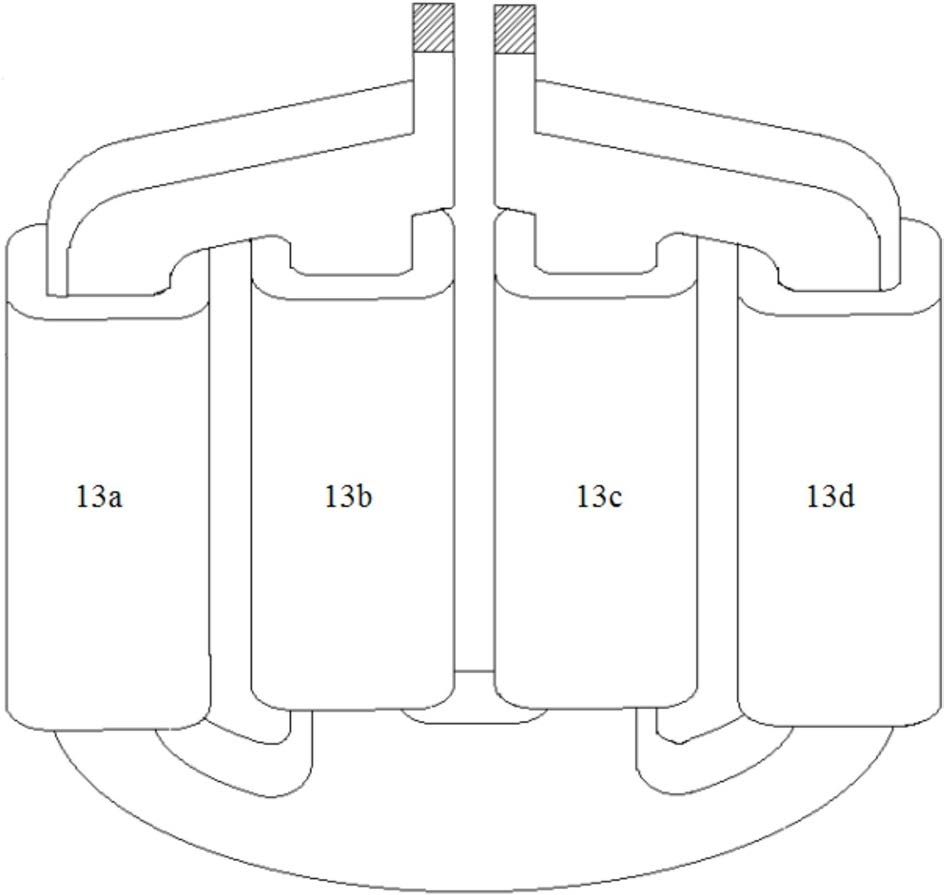

1.一种电磁道岔用电磁铁,其特征在于,包括:铁芯和线圈,所述铁芯包含四个分支,四个分支从左向右依次并排设置,同一侧的一端汇集为一体,靠左的两个分支的另一端汇集后延伸出磁极A,靠右的两个分支的另一端汇集后延伸出磁极B;每个分支上缠绕一个线圈,四个线圈连接;靠左的两个分支上的线圈的通电方向和靠右的两个分支上的线圈通电方向不同。

2.如权利要求1所述的电磁道岔用电磁铁,其特征在于,靠左的两个分支上的线圈通电方向相同;靠右的两个分支上的线圈通电方向相同。

3.如权利要求1所述的电磁道岔用电磁铁,其特征在于,所述铁芯的拐角处倒圆角。

4.一种包含权利要求1-3任一项所述电磁铁的电磁道岔,其特征在于,所述电磁铁垂直于永磁轨道,电磁道岔用电磁铁的磁极嵌入所述永磁轨道内,磁极A和磁极B处于分岔处的中心位置,二者之间相间一块永磁体大小的空隙。

5.如权利要求4所述的电磁道岔,其特征在于,所述永磁轨道采用钕铁硼永磁体,且为Halbach型永磁轨道。

6.一种利用权利要求4-5任一项所述的电磁道岔进行转辙的方法,其特征在于,其包括:确定待转辙方向;

根据待转辙方向对线圈通电,以在待转辙方向上产生均匀磁场,在非待转辙方向上产生不均匀磁场。

7.如权利要求6所述的方法,其特征在于,所述根据待转辙方向对线圈通电的方式为:当左转时:靠右的两个分支上的线圈通电方向为自纸内向纸外,靠左的两个分支上的线圈通电方向为自纸外向纸内;

当右转时:靠右的两个分支上的线圈通电方向为自纸外向纸内,靠左的两个分支上的线圈通电方向为自纸内向纸外。
