专利号: 2016101044260
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

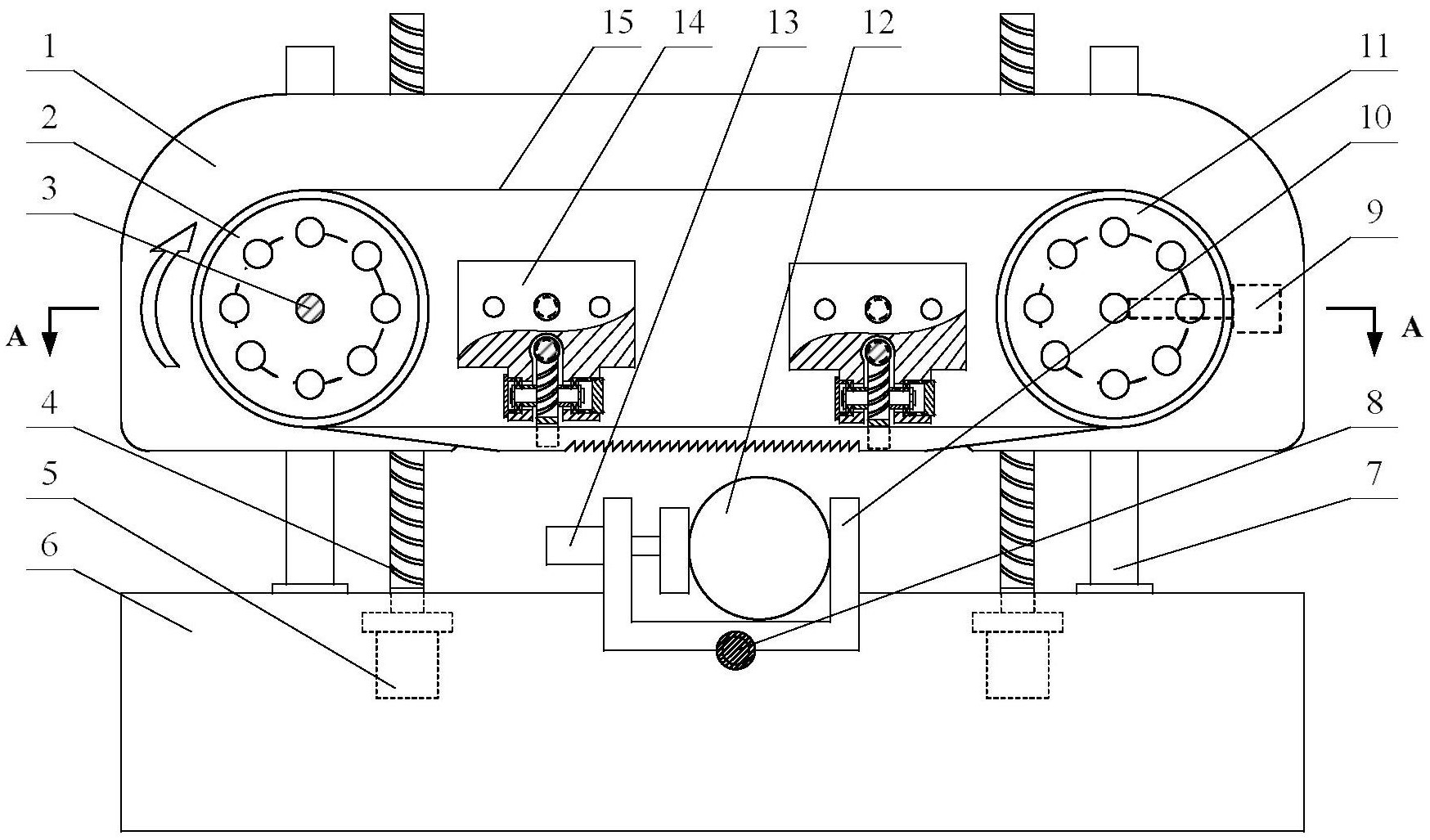

1.带纠偏装置的数控带锯床,包括锯架、主动锯带轮、主运动伺服电机、进给机构、进给伺服电机、床身、工作台送料传动机构、张紧机构、工作台、从动锯带轮、夹紧机构和锯带,其特征在于:还包括锯带导向纠偏装置;所述的工作台送料传动机构将工件送到床身顶部的工作台上;所述的夹紧机构将工件夹紧在工作台上;所述的锯架上安装有主动锯带轮和从动锯带轮;锯带连接主动锯带轮和从动锯带轮,并由张紧机构张紧;所述的主运动伺服电机驱动主动锯带轮;进给伺服电机驱动进给机构从而带动锯架上下运动产生进给;锯架内安装两个锯带导向纠偏装置;

所述的锯带导向纠偏装置由导向杆、丝杆螺母机构、纠偏伺服电机、蜗轮蜗杆减速器、蜗轮、导向块和减速器伺服电机组成;所述的纠偏伺服电机安装在锯架后板上,并驱动丝杆螺母机构;所述的丝杆螺母机构带动蜗轮蜗杆减速器,蜗轮蜗杆减速器与固定在锯架上的导向杆构成滑动副;所述的减速器伺服电机驱动蜗轮蜗杆减速器的蜗杆,蜗轮圆周上削边处固定导向块;锯带嵌入导向块开设的导向槽内。

2.根据权利要求1所述的带纠偏装置的数控带锯床,其特征在于:所述的张紧机构的驱动采用液控或电控。

3.根据权利要求1所述的带纠偏装置的数控带锯床,其特征在于:所述的锯架与固定在床身上的进给导向柱构成滑动副。
