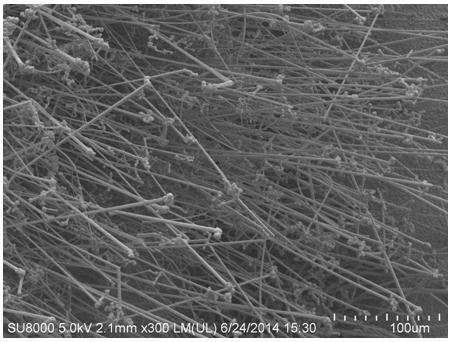

1.一种自催化生长大尺寸β-Ga2O3微米线的方法，其特征在于按如下步骤进行：a. 将纯度至少为99%的金属镓单质作为反应源材料，将反应源材料放在石英舟内，然后再将石英舟放入化学气相沉积设备石英管内的高温加热区；

b. 将生长室内的压力控制为10Pa，通入氩气为载气，氩气流量为50~150ml/min；

c. 当加热温度达到800～1200℃时通入氧气，氧气流量为5～10ml/min，生长时间为30分钟；

d. 关闭氧气，保持氩气流量，降温至100℃以下，取出产品。
