1.一种3D芯片堆叠的含Ce、纳米Co的互连材料，其特征在于：其成分及质量百分比为：稀土元素Ce含量为0.01～0.5％，纳米Co颗粒为1～5％，其余为In。

2.一种权利要求1所述的一种3D芯片堆叠的含Ce、纳米Co的互连材料的制备方法，其特征在于：采用生产复合金属材料的常规制备方法得到。

3.一种权利要求1所述的一种3D芯片堆叠的含Ce、纳米Co的互连材料的制备方法，其特征在于：首先制备In-Ce中间合金粉末，其次混合In-Ce粉末、In粉末、混合松香树脂、触变剂、稳定剂、活性辅助剂和活性剂并充分搅拌，最后添加纳米Co颗粒，充分搅拌制备膏状含Ce和纳米Co颗粒的互连材料。

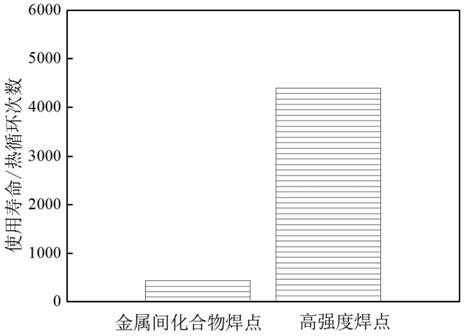

4.一种利用权利要求3所述方法得到的一种3D芯片堆叠的含Ce、纳米Co的互连材料形成高强度焊点的方法，其特征在于：使用膏状含Ce和纳米Co颗粒的互连材料，采用精密丝网印刷和回流焊工艺在芯片表面制备凸点，在压力1MPa～10MPa和温度170℃～260℃条件下实现三维空间的芯片垂直互连，形成高强度互连焊点。
