专利号: 2015102514521
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

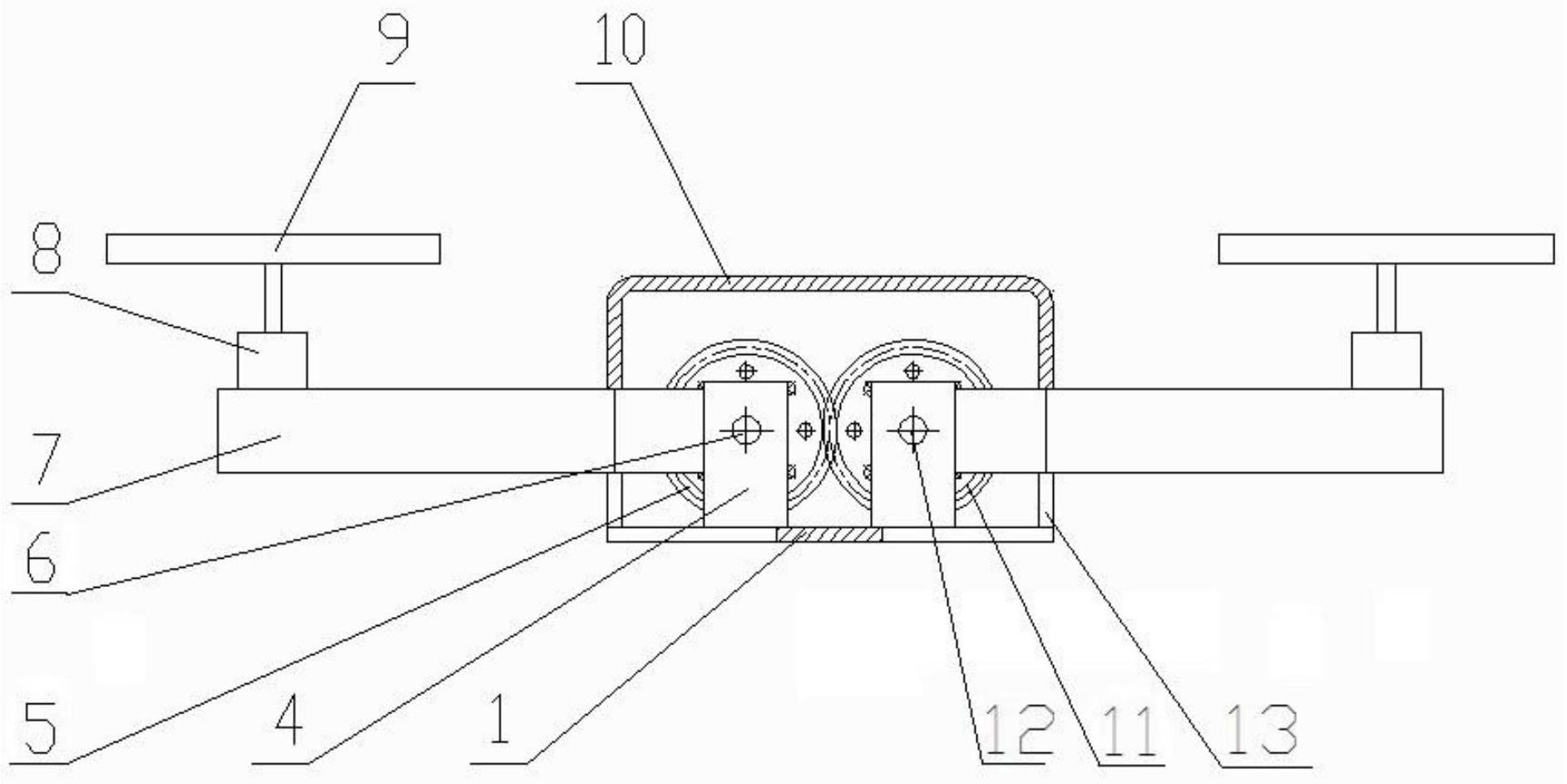

1.一种空陆两用四旋翼飞行器,包括四组执行机构,每组执行机构包括旋翼支架(7)、旋翼电机(8)和轮式旋翼(9),旋翼电机(8)设置在旋翼支架(7)上,轮式旋翼(9)设置在旋翼电机(8)的电机轴上;其特征在于:还包括驱动变形机构;

驱动变形机构包括驱动电机(2)、两个主动轴(6)和两个从动轴(12),主动轴(6)和从动轴(12)设置在支撑座(4)上,驱动电机(2)设有两个电机输出轴,每个电机输出轴均通过联轴器(3)与一个主动轴(6)连接,每个主动轴(6)均通过齿轮副与一个从动轴(12)连接,其中两组执行机构的旋翼支架(7)分别与两个主动轴(6)连接,另外两组执行机构的旋翼支架(7)分别与两个从动轴(12)连接。

2.根据权利要求1所述的一种空陆两用四旋翼飞行器,其特征在于:还包括限制旋翼支架(7)转动角度的保护壳,保护壳包括连接底板(1)和壳体(10),连接底板(1)和壳体(10)侧壁开设有L型槽(13),所述驱动变形机构设置在保护壳内,所述旋翼支架(7)穿过L型槽(13)与主动轴(6)和从动轴(12)连接。

3.根据权利要求2所述的一种空陆两用四旋翼飞行器,其特征在于:所述连接底板(1)、壳体(10)、支撑座(4)和旋翼支架(7)材质均采用ABS。

4.根据权利要求1所述的一种空陆两用四旋翼飞行器,其特征在于:所述驱动电机(2)采用蜗轮蜗杆减速电机。
