专利号: 2016111004965
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

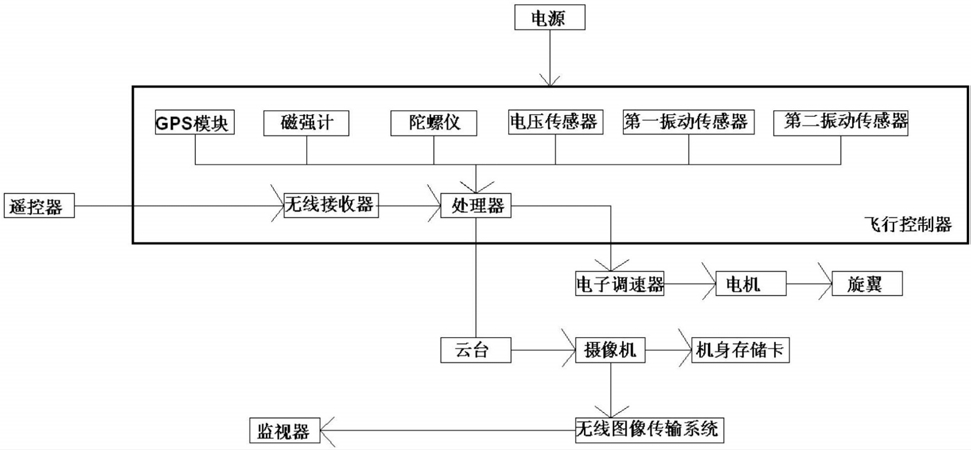

1.一种多旋翼航拍飞行器,包括遥控器、机架和均设于机架上的电源、飞行控制器、电子调速器、电机、旋翼及拍照载荷;所述遥控器无线连接所述飞行控制器,所述电源依次连接所述飞行控制器、所述电子调速器、所述电机和所述旋翼;所述拍照载荷包括云台、无线图像传输系统和摄像机,所述云台上安装所述无线图像传输系统和摄像机,所述无线图像传输系统分别与所述摄像机、地面上的监视器连接;其特征在于:所述机架上还设有第一减震组件和第二减震组件,所述电机通过所述第一减震组件安装在所述机架上,所述云台通过所述第二减震组件安装在所述机架的底部;所述飞行控制器包括处理器、无线接收器、GPS模块、磁强计、陀螺仪、第一振动传感器和第二振动传感器,所述处理器分别连接所述无线接收器、所述GPS模块、所述磁强计、所述陀螺仪、所述第一振动传感器和所述第二振动传感器;

所述无线接收器用来接收所述遥控器发出的指令信号并将指令信号发送给所述处理器,所述GPS模块用来对多旋翼航拍飞行器进行定位并将生成的位置信号发送给所述处理器,所述磁强计用来测量多旋翼航拍飞行器所在位置的磁感应强度并将生成的航向信号发送给所述处理器,所述陀螺仪用来感应多旋翼航拍飞行器的水平方位、垂直方位、俯仰方位、航向和角速度并将生成的姿态信号发送给所述处理器;所述第一振动传感器安装在所述电机上,用来感应所述电机的振动强度并将生成的第一振动强度信号发送给所述处理器,所述第二振动传感器安装在所述云台上,用来感应所述云台的振动强度并将生成的第二振动强度信号发送给所述处理器;所述处理器对所接收的指令信号、位置信号、航向信号、姿态信号、第一振动强度信号和第二振动强度信号进行综合分析,并得到用于调整所述多旋翼航拍飞行器当前飞行姿态的的脉宽信号发于所述电子调速器,所述电子调速器再根据接收到的脉宽信号控制所述电机的转速。

2.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述多旋翼航拍飞行器采用双电源供电模式。

3.根据权利要求2所述的一种多旋翼航拍飞行器,其特征在于:所述飞行控制器还包括与所述处理器连接的电压传感器,所述电压传感器用来感应所述电源的电压强度并将生成的电压信号发送给所述处理器,所述处理器再根据该电压信号来控制所述双电源的切换。

4.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述电源由二锂聚合物电池构成,并安装在所述机架的中心。

5.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述云台为三轴云台,且每个轴均使用基于自适应卡尔曼滤波的模糊PID控制环路算法来控制自身的运转。

6.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述机架由碳纤维制成。

7.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述第一减震组件和第二减震组件均由硅胶减震球构成。

8.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述电机为无刷电机,所述电子调速器为无刷电子调速器。

9.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述机架的底部安装有可折叠脚架。

10.根据权利要求1所述的一种多旋翼航拍飞行器,其特征在于:所述旋翼为四个、六个或八个,且对称安装在所述机架上。
