1.一种光交联聚乙烯醇/微纤化纤维素PVA/MFC复合膜的制备方法，其特征在于按照以下步骤进行：(1)PVA/MFC混合溶液的制备：取质量浓度为1.78％MFC悬浮液溶于去离子水中配制成质量分数为0.31％的悬浮液，用超声波细胞粉碎机分散；再按PVA和MFC质量比为1：0.1～

1：1，将PVA加入到MFC的悬浮液中，在油浴磁力加热搅拌器中，恒温90℃搅拌2h，得到PVA/MFC混合溶液。

(2)PVA/MFC复合膜的制备：将上述步骤(1)PVA/MFC混合溶液冷却至室温后，放在磁力搅拌器上，加入光交联剂和光引发剂，遮光搅拌2h，在室温下静置消泡后，在玻璃板上遮光流涎成膜，38℃下烘干14h，膜厚约为100μm，得到PVA/MFC复合膜。

(3)光交联PVA/MFC复合膜的制备：将上述步骤(2)PVA/MFC复合薄膜暴露在紫外灯下，最后得到光交联PVA/MFC的复合膜。

2.一种光交联聚乙烯醇/微纤化纤维素PVA/MFC复合膜的制备方法，其特征在于按照以下步骤进行：(1)PVA/MFC混合溶液的制备：取质量浓度为1.78％MFC悬浮液溶于去离子水中配制成质量分数为0.31％的悬浮液，用超声波细胞粉碎机分散；再按PVA和MFC质量比为1：0.1～

1：1，将PVA加入到MFC的悬浮液中，在油浴磁力加热搅拌器中，恒温90℃搅拌2h，得到PVA/MFC混合溶液。

(2)光交联PVA/MFC混合溶液的制备：将上述步骤(1)PVA/MFC混合溶液冷却至室温后，放在磁力搅拌器上，加入光交联剂和光引发剂，遮光搅拌2h，再遮光搅拌下进行紫外灯照射一段时间，得到光交联PVA/MFC混合溶液。

(3)光交联PVA/MFC复合膜的制备：将上述步骤(2)光交联PVA/MFC混合溶液，在室温下静置消泡后，在玻璃板上遮光流涎成膜，38℃下烘干12h，膜厚约为100μm，得到光交联PVA/MFC的复合膜。

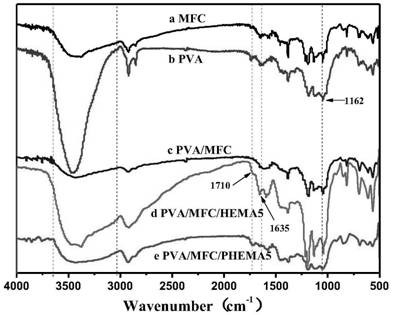

3.根据权利要求1或2所述一种光交联聚乙烯醇/微纤化纤维素PVA/MFC复合膜的制备方法，其特征在于步骤(1)中所述PVA和MFC质量比为1：0.1～1：1。

4.根据权利要求1或2所述一种光交联聚乙烯醇/微纤化纤维素PVA/MFC复合膜的制备方法，其特征在于权利要求1步骤(2)和权利要求2步骤(2)中所述光交联剂选自甲基丙烯酸羟乙酯，甲基丙烯酰胺，甲基丙烯酸，丙烯酸，丙烯酰胺，丙烯酸羟乙酯，衣康酸，其用量为PVA和MFC质量之和的5％～15％。

5.根据权利要求1所述一种光交联聚乙烯醇/微纤化纤维素PVA/MFC复合膜的制备方法，其特征在于权利要求1步骤(2)和权利要求2步骤(2)中所述光引发剂为水溶性的光引发剂，用量为PVA和MFC质量之和的1％～3％。
