1.一种羧甲基纤维素改性纳米二氧化钛抄造的纸张,其特征在于,按如下步骤制备:(1)先将硫酸铝配成质量浓度为5%-20%的水溶液,浸渍滤纸1-3min后,将滤纸在o

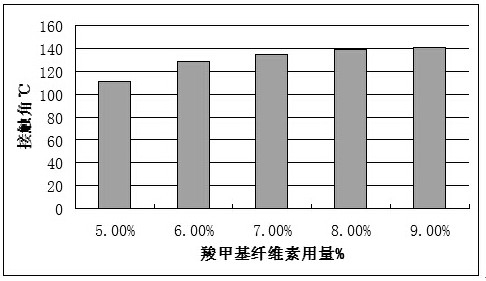

100-105C下烘干编号;(2)将浓度为5-9%的羧甲基纤维素于乙醇中,按纳米二氧化钛:羧甲基纤维素=1:1~1:4的比例加入纳米二氧化钛分散于羧甲基纤维素-乙醇溶液中,获得含有纳米二氧化钛的羧甲基纤维素-乙醇溶液,将步骤(1)中所述经硫酸铝浸渍的滤纸,在该羧甲基纤维素-纳米二氧化钛的乙醇溶液中提拉浸渍数次;之后,先风干24-48h,即得。
2.根据权利要求1所述的羧甲基纤维素改性纳米二氧化钛抄造的纸张,其特征是,步骤(2)中用涂料刮棒将所述的羧甲基纤维素改性纳米二氧化钛在所述滤纸表面进行涂布,2
涂布量要控制为5-10g /m。
3.根据权利要求1所述的羧甲基纤维素改性纳米二氧化钛抄造的纸张,其特征是,步骤(2)中用涂料刮棒将所述的羧甲基纤维素改性纳米二氧化钛在所述滤纸表面进行涂布,2
涂布量要控制为8g/m。
4.根据权利要求1所述的羧甲基纤维素改性纳米二氧化钛抄造的纸张,其特征是,将含有纳米二氧化钛的羧甲基纤维素-乙醇溶液超声振荡5-10min。
5.根据权利要求1所述的羧甲基纤维素改性纳米二氧化钛抄造的纸张,其特征是,将所述提拉浸渍后的滤纸在恒温鼓风干燥箱于100℃-105℃干燥15-20min。
6.一种羧甲基纤维素改性纳米二氧化钛,组成为羧甲基纤维素 8-12份,纳米二氧化钛 2-3份、乙醇 90-85份;其特征在于,按如下步骤制备:(1)先将硫酸铝配成质量浓度为o
5%-20%的水溶液,浸渍滤纸1-3min后,将滤纸在100-105C下烘干编号;(2)将浓度为
5-9%的羧甲基纤维素于乙醇中,按纳米二氧化钛:羧甲基纤维素=1:1~1:4的比例加入纳米二氧化钛分散于羧甲基纤维素-乙醇溶液中,即得。
