专利号: 2012101474294
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

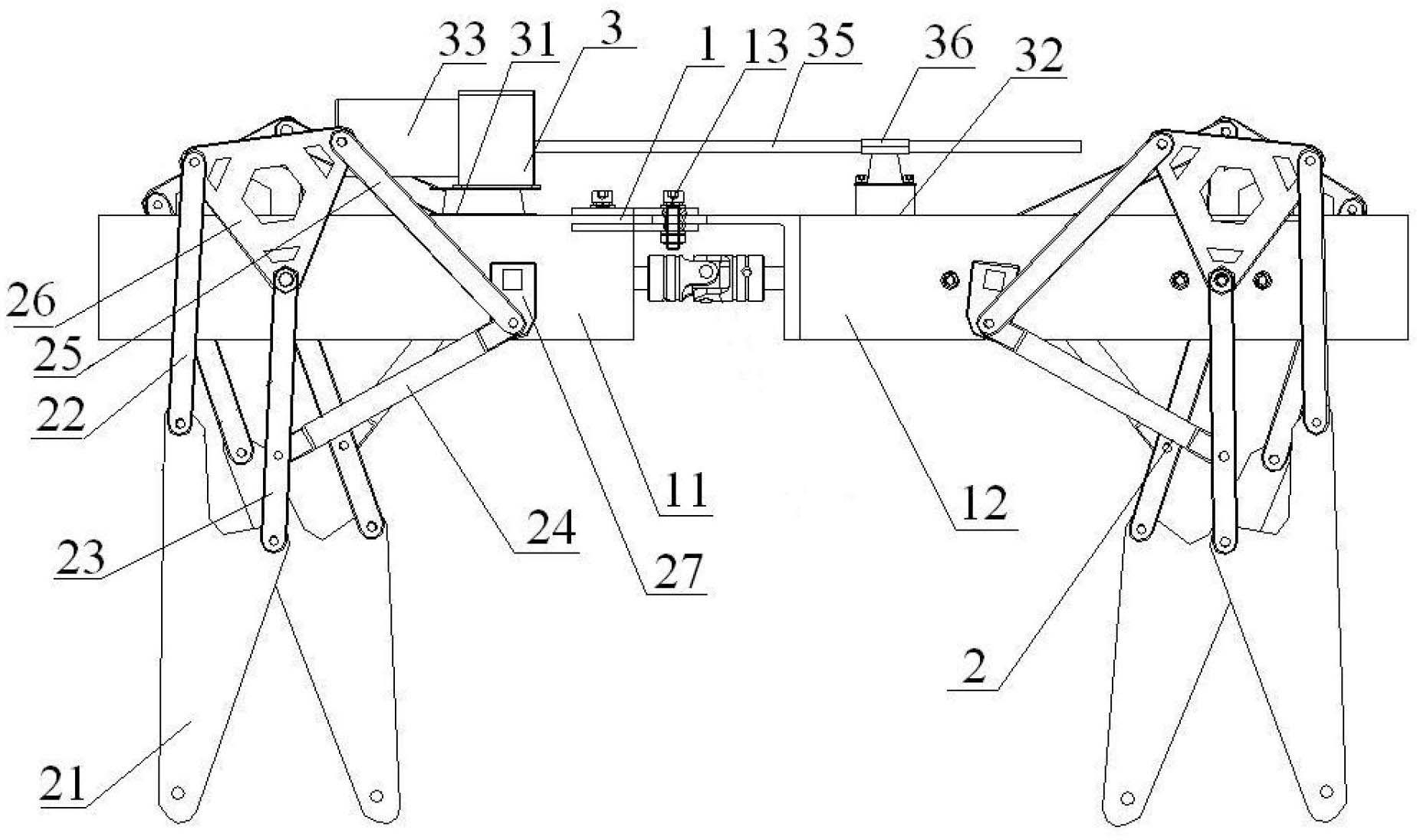

1. 可转弯式四足步行机械,其特征在于:包括主体支架、四足步行机构、转弯机构、传动机构、电路控制机构、外部包装模块,所述的主体支架包括前部支架、后部支架,所述的前部支架和所述的后部支架通过连接销连接,所述的前部支架、后部支架的左右两侧分别设置安装孔;所述的四足步行机构的单腿机构包括支撑板、第一连杆、第二连杆、第三连杆、第四连杆、转轴盘和曲柄,所述的支撑板的上端分别通过第一连杆、第二连杆铰接在所述的转轴盘的不同位点上;所述的第二连杆与所述的第三连杆一端铰接,所述的转轴盘与所述的第四连杆的一端铰接,所述的第三连杆、所述的第四连杆的另一端共同铰接在所述的曲柄上;所述转弯机构包括前旋转平台、后旋转平台、转弯电机、联轴器、丝杆、螺纹管,所述的前旋转平台、后旋转平台分别由中间装有平面轴承的上下两层铁片铆接组成;所述转弯电机通过螺栓固定在所述的前旋转平台的上层铁片上;所述丝杆的一端通过所述的联轴器与所述的转弯电机连接,另一端固定在所述的螺纹管上;所述的前旋转平台、后旋转平台的下层铁片分别通过螺母螺接在所述的前部支架、后部支架上;所述的螺纹管固定在所述的后旋转平台的上层铁片上;所述传动机构包括前传动轴、后传动轴、前轴、后轴、锥齿轮、万向节、前进电机,所述传动机构位于所述主体支架下方,所述的前进电机通过所述的锥齿轮与所述的后传动轴连接;所述的前传动轴与所述的后传动轴通过所述的万向节连接;所述的前轴、后轴分别安装在所述的安装孔中,并在所述的前轴、后轴两端分别安装所述的曲柄;所述电路控制机构包括控制开关、控制线路、限位开关,所述限位开关安装在所述的后部支架上,所述的控制开关通过所述的控制线路控制所述的前进电机、所述的转弯电机的运转。2. 如权利要求1 所述的可转弯式四足步行机械,其特征在于:所述的转轴盘呈三角形。3. 如权利要求2 所述的可转弯式四足步行机械,其特征在于:所述的第一连杆、第二连杆、第四连杆分别铰接在所述的转轴盘的三个顶点处。4. 如权利要求1 所述的可转弯式四足步行机械,其特征在于:所述的前部支架两侧的安装孔中安装同一根前轴、所述的后部支架两侧的安装孔中安装同一根后轴。5. 如权利要求4 所述的可转弯式四足步行机械,其特征在于:所述的前轴、后轴分别通过锥齿轮与所述的前传动轴、后传动轴连接。6. 如权利要求1 所述的可转弯式四足步行机械,其特征在于:所述的转弯电机通过正反转控制所述的前部支架、后部支架之间的角度。7. 如权利要求1 所述的可转弯式四足步行机械,其特征在于:所述的四足步行机构的4个单腿机构对称安装在所述的主体支架的两侧,且对角位置的两条单腿机构同进同退。8. 如权利要求7 所述的可转弯式四足步行机械,其特征在于:所述的单腿机构采用8杆机构。9. 如权利要求1 所述的可转弯式四足步行机械,其特征在于:所述的外部包装模块包括网状支架、马头、马尾、马身,所述网状支架分别固定于前部支架、后部支架上,所述马头、马身、马尾依次分别固定在所述网状支架上。
