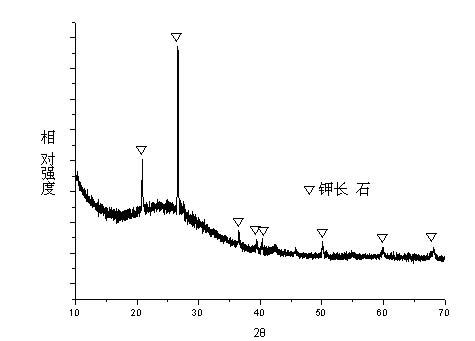

1.一种以钾长石矿为原料直接烧结制备微晶玻璃的方法，其特征在于，它包括以下步骤：（1）以钾长石矿为原料，制备钾长石粉；（2）压制成型；（3）热处理：将坯体放入高温炉中升温至1150～1300°C，升温速率为2～5℃/分钟；保温2～6小时；再降温到500～

700℃，降温速率为3℃/分钟；最后随炉冷却，得到微晶玻璃。

2.根据权利要求1所述的一种以钾长石矿为原料直接烧结制备微晶玻璃的方法，其特征在于，所述步骤（1）制备钾长石粉是将钾长石矿先经过破碎，再采用振动磨样机粉碎至

200目以下，得到钾长石粉。

3.根据权利要求1所述的一种以钾长石矿为原料直接烧结制备微晶玻璃的方法，其特征在于，所述步骤（2）压制成型是按照每克钾长石粉选取质量分数为5wt%的聚乙烯醇溶液

0.03～0.1ml的比例，将钾长石粉和聚乙烯醇溶液研磨混合均匀，在20～30MPa压力下保压1～4分钟，得到坯体。

4.根据权利要求1所述的一种以钾长石矿为原料直接烧结制备微晶玻璃的方法，其特征在于，所述步骤（3）热处理是将坯体放入高温炉中升温至1150～1250°C，升温速率为

3℃/分钟；保温2～6小时；在降温到600℃，降温速率为3℃/分钟；最后随炉冷却，得到微晶玻璃。

5.根据权利要求1所述的一种以钾长石矿为原料直接烧结制备微晶玻璃的方法，其特征在于，所述的钾长石矿，按照重量百分比计，主要化学成分为SiO260%～70%，Al2O3 15%～

20%， K2O 8.5%～15%， Na2O 1%～4.9%， Fe2O3 0.1%～0.5%。
