1.一种离心式超长丝矿渣棉的生产方法，其特征在于其步骤如下：

（1）原料配制：将高炉渣、玄武石、粉煤灰、氧化镁、氧化钙、硅灰石并将它们熔融成为液体混合物；

（2）纤维制备：将液体混合物连续流入处于高速旋转的离心辊上，液体混合物在离心抛甩及空气冷却作用下凝结成丝状的纤维丝，在鼓风机的鼓风作用下将纤维丝收集成型，所述（1）原料组分按照重量百分比算：高炉渣55-65%，玄武石为12-18%，粉煤灰5%-7%，氧化镁2%-3%，氧化钙2%，硅灰石15%-20%。

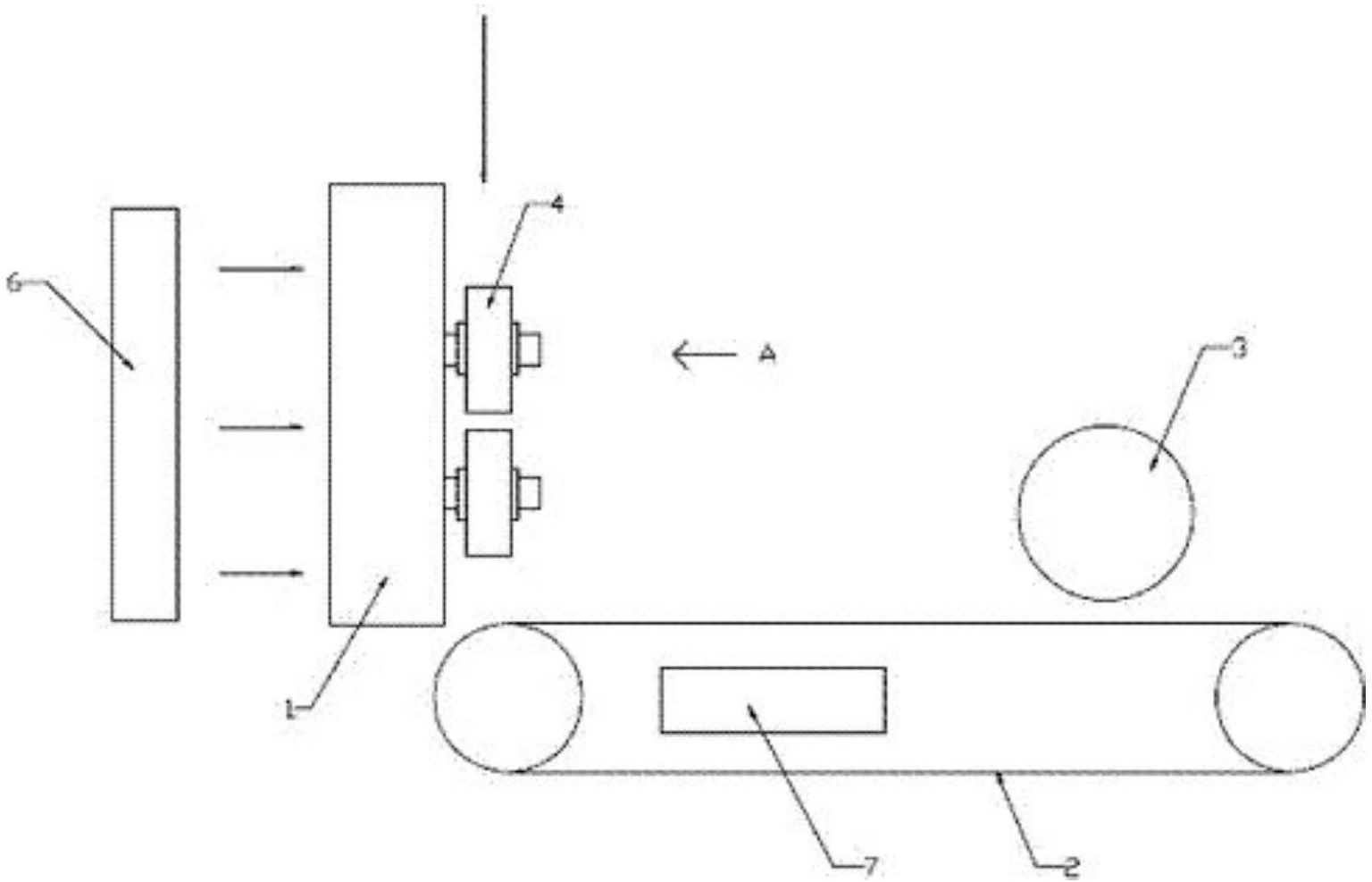

2.权利要求1所述的矿渣棉的生产方法，其中步骤（2）所述离心辊数量采用四个，共分上下两组，每组中两个离心辊一高一低且呈相对转动，上下对应的离心辊同向转动；离心辊的外侧包围有由鼓风机形成的风幕，液体混合物被离心辊四次抛甩并在空气冷却作用下凝结成丝状的纤维丝，纤维丝被甩出后由风幕收集成型。

3.权利要求2所述的矿渣棉的生产方法，其中步骤（2）心机的转速在5000rad/min～

5200rad/min，经实验所得，这样的转速可获得最佳的离心抛甩效果。

4.权利要求1-3所述的生产方法生产得到的矿渣棉。
