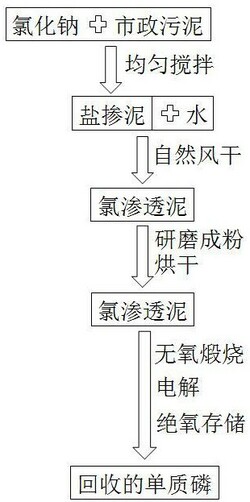

1.一种从市政污泥中回收单质磷的方法，其特征在于，包括以下步骤： （1）将氯化钠和市政污泥混合，搅拌均匀，得到盐掺泥；

（2）将水与步骤（1）得到的盐掺泥混合，搅拌至氯化钠完全溶解，进行第一次干燥，得到氯渗透泥；

（3）将步骤（2）得到的氯渗透泥进行第二次干燥，研磨成粉，得到氯渗泥粉末；

（4）将步骤（3）得到的氯渗泥粉末置于煅烧炉中进行无氧煅烧，热解产生的气体直接通入电解槽中进行电解；

（5）电解结束后，从阴极电极上分离单质磷；

步骤（1）中，所述氯化钠和市政污泥的质量比为5 15:100；

~

步骤（2）中，所述水和盐掺泥的液固比0.4 1.2:1 mL/g；

~

步骤（4）中，所述煅烧温度300 600℃；

~

2

步骤（4）中，所述电解的电流密度为0.5 2.5A/cm，电解电压为4 12V；

~ ~

步骤（4）中，所述电解槽为高温固体氧化物电解池。

2.根据权利要求1所述的方法，其特征在于，步骤（2）中，所述第一次干燥的方式为自然风干。

3.根据权利要求1所述的方法，其特征在于，步骤（3）中，所述第二次干燥的方式为烘干，所述烘干温度为50 150℃，烘干时间为24 72小时。

~ ~

4.根据权利要求1所述的方法，其特征在于，步骤（5）中，所述单质磷置于绝氧环境存储。
