专利号: 2019108581301
申请人: 苏州麟琪程科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

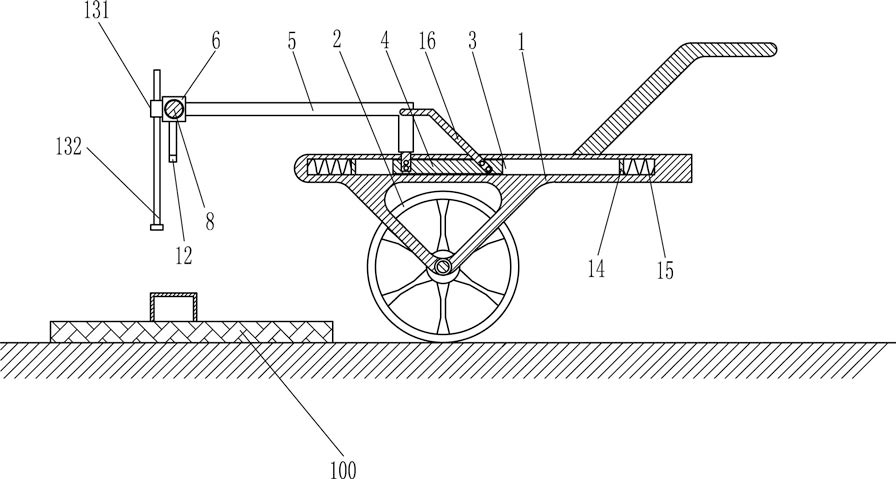

1.一种市政水泥盖搬运车,包括有车架和车轮,车架上设有车轮,车轮用于方便车架进行移动,其特征在于:还包括有滑块、支撑杆、轴套、导杆、导套和挂杆,车架两侧面均开有滑槽,滑槽内滑动式设有滑块,两侧滑块上均连接有支撑杆,两支撑杆尾端之间设有轴套,两轴套之间连接有导杆,导杆上两侧均滑动式设有导套,导套上设有用于挂住水泥盖的挂杆;

还包括有限位块和弹性件,导杆与导套对应两侧均设有限位块,限位块与导套之间连接有弹性件,弹性件在导杆上;还包括有自动夹持装置,自动夹持装置包括有滑套、滑动杆、齿条、连接板、齿轮、单向离合器、绕线轮、拉绳和拉紧弹簧,导杆两侧均设有滑套,滑套内滑动式设有滑动杆,滑动杆内侧设有齿条,导杆两侧均设有连接板,连接板上均设有绕线轮,绕线轮的一侧设有单向离合器,单向离合器外侧设有齿轮,齿轮与齿条啮合,绕线轮上绕有拉绳,拉绳尾端与导套连接,导杆顶部两侧与两侧滑动杆内顶部之间均连接有拉紧弹簧;当使用者抬起车架右侧以车轮为轴心向上摆动时,导杆向下移动带动滑动杆向下移动,当滑动杆向下移动至与地面接触时不再移动,这时导杆向下移动带动齿轮向下移动,拉紧弹簧被拉伸,齿轮向下移动通过齿条转动,齿轮转动通过绕线轮卷起拉绳,拉绳拉动导套向外移动使两侧的挂杆相互远离,金属弹簧被压缩,当移动至齿轮脱离与齿条啮合时,在金属弹簧复位的作用下两侧的挂杆相互靠拢将水泥盖挂住,然后将水泥盖抬起,滑动杆不与地面接触,在拉紧弹簧复位的作用下带动滑动杆复位,齿轮再次与齿条啮合使齿轮转动,在单向离合器的作用下绕线轮不会转动,拉绳也不会放出或缩回,如此就可推动车架使搬运车移动。

2.根据权利要求1所述的一种市政水泥盖搬运车,其特征在于,还包括有缓冲弹簧和缓冲块,滑槽内左右两壁均设有缓冲弹簧,缓冲弹簧尾端均连接有缓冲块,缓冲块与滑槽滑动配合。

3.根据权利要求2所述的一种市政水泥盖搬运车,其特征在于,还包括有固定杆,滑块上设有固定杆,固定杆尾端与支撑杆连接。
