专利号: 2023228470233
申请人: 佛山市粤亨家具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

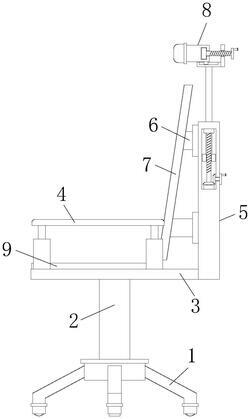

1.一种靠背可调节办公椅,包括移动底座(1),其特征在于:所述移动底座(1)的顶部通过支柱(2)固定连接有坐板(3),所述坐板(3)的顶部对称安装有扶手(4),所述坐板(3)的右侧固定安装有头枕升降机构(5),所述头枕升降机构(5)的左侧通过两个撑座(6)固定安装有靠背本体(7),所述头枕升降机构(5)的移动端上固定安装有头枕微调机构(8);

所述头枕升降机构(5)包括固定板(51),所述固定板(51)的内部开设有空腔(52),所述空腔(52)内壁的顶部和底部对称安装有滚动轴承(53),两个滚动轴承(53)之间转动连接有第一螺杆(54),所述第一螺杆(54)上沿轴向螺纹连接有升降板(55),所述升降板(55)的顶部对称安装有撑杆(56),所述撑杆(56)的顶端贯穿至固定板(51)外部,所述第一螺杆(54)的表面固定连接有从动锥齿轮(57),所述固定板(51)的右侧设有旋转座(58),所述旋转座(58)的左端贯穿至空腔(52)内部固定连接有与从动锥齿轮(57)配合使用的主动锥齿轮(59)。

2.根据权利要求1所述的一种靠背可调节办公椅,其特征在于:所述头枕微调机构(8)包括连接板(81),所述连接板(81)的右侧固定安装有竖板(82),所述连接板(81)的顶部设有平移块(83),所述平移块(83)的底部通过限位滑块(84)与连接板(81)顶部滑动连接,所述竖板(82)的右侧设有第二螺杆(85),所述第二螺杆(85)的左端贯穿竖板(82)且延伸至平移块(83)内部固定连接有转块(86),所述转块(86)与平移块(83)之间活动连接,所述平移块(83)的左侧固定连接有头枕本体(87)。

3.根据权利要求2所述的一种靠背可调节办公椅,其特征在于:所述第二螺杆(85)的右端固定连接有摇柄(88),所述第二螺杆(85)与竖板(82)之间螺纹连接。

4.根据权利要求3所述的一种靠背可调节办公椅,其特征在于:所述固定板(51)固定连接在坐板(3)的右侧,所述撑座(6)固定安装在固定板(51)的左侧,所述连接板(81)固定安装在两个撑杆(56)的顶端。

5.根据权利要求4所述的一种靠背可调节办公椅,其特征在于:所述坐板(3)的顶部固定连接有软垫(9),所述软垫(9)具体采用海绵垫。
