专利号: 202322404241X
申请人: 深圳市东之方机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

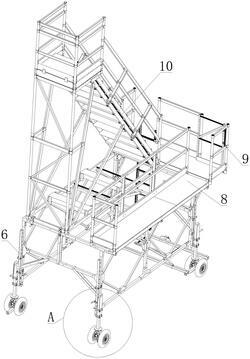

1.一种施工电梯附着架,其特征在于,包括底座(1)、伸缩杆(2)、转动把手(3)、转动支架(4)、滚轮(5)、支撑支架(6)、伸缩梯(7)、支撑板(8)、护栏(9)、楼梯支架(10)、楼梯(11)、楼梯平台(12)、连接板(13)、限位件(14)和导向件(15);

底座(1)底部侧面与多组伸缩杆(2)连接;伸缩杆(2)侧面与转动把手(3)转动连接;伸缩杆(2)侧面上设有转动止锁件,转动止锁件与转动把手(3)侧面转动阻尼连接;伸缩杆(2)底部输出端与转动支架(4)连接;转动支架(4)侧面与多组滚轮(5)转动连接;底座(1)顶部与支撑支架(6)底部连接;支撑支架(6)外端面侧面与伸缩梯(7)连接;支撑支架(6)顶部与支撑板(8)连接;支撑板(8)顶部侧面与护栏(9)连接;支撑板(8)顶部与多组楼梯支架(10)连接;楼梯支架(10)侧面与楼梯(11)侧面连接;多组楼梯(11)等间距分布在楼梯支架(10)侧面四周;楼梯支架(10)顶部与楼梯平台(12)连接;支撑板(8)侧面与多组连接板(13)连接;连接板(13)外端面与限位件(14)连接;连接板(13)外端面与多组导向件(15)连接;多组导向件(15)对称分布在限位件(14)侧面。

2.根据权利要求1所述的一种施工电梯附着架,其特征在于,转动支架(4)侧面上设有多组刹车装置,刹车装置与滚轮(5)侧面转动阻尼连接。

3.根据权利要求1所述的一种施工电梯附着架,其特征在于,护栏(9)侧面上设有缺口,缺口侧面底部与伸缩梯(7)连接;伸缩梯(7)底部上设有伸缩连接杆,伸缩连接杆侧面上设有控制按钮。

4.根据权利要求1所述的一种施工电梯附着架,其特征在于,楼梯支架(10)侧面顶部上设有扶手,扶手对称设置在楼梯(11)两侧顶部;楼梯平台(12)底部上设有安全绳连接接头。

5.根据权利要求1所述的一种施工电梯附着架,其特征在于,楼梯(11)外端面上设有多组防滑纹路,楼梯(11)侧面上设有限位件。

6.根据权利要求1所述的一种施工电梯附着架,其特征在于,滚轮(5)外端面上设有防滑层。

7.根据权利要求1所述的一种施工电梯附着架,其特征在于,导向件(15)远离连接板(13)的一端上设有斜坡,斜坡朝向限位件(14)方向。

8.根据权利要求1所述的一种施工电梯附着架,其特征在于,限位件(14)外端面上设有弹性限位件。
