专利号: 202321918482X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

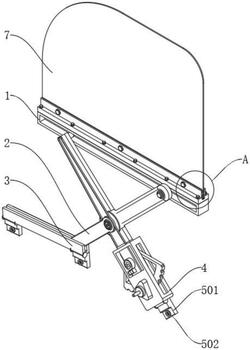

1.一种便于连接的汽车玻璃升降器,包括主导轨(1)和底座连接机构(5),其中底座连接机构(5)包括有安装板(501)、贯通槽(502)、磁吸块(503)、连接钉(504)、嵌入槽(505)、压缩弹簧(506)和夹紧板(507),其特征在于:所述主导轨(1)的外侧表面安装有控制杆(2),所述控制杆(2)的一端滑动连接有副导轨(3),所述控制杆(2)的一端固定连接有控制器(4),所述副导轨(3)的外侧表面设置有底座连接机构(5),所述主导轨(1)的顶部表面设置有车窗连接机构(6),所述车窗连接机构(6)的顶部设置有升降窗(7)。

2.根据权利要求1所述的一种便于连接的汽车玻璃升降器,其特征在于:所述底座连接机构(5)包括有安装板(501)、贯通槽(502)、磁吸块(503)、连接钉(504)、嵌入槽(505)、压缩弹簧(506)和夹紧板(507),所述副导轨(3)的外侧表面铰链连接有安装板(501),所述安装板(501)的外侧表面开设有贯通槽(502),所述贯通槽(502)的内侧表面固定连接有磁吸块(503),所述贯通槽(502)的内侧表面滑动连接有连接钉(504),所述副导轨(3)的另一侧表面开设有嵌入槽(505),所述嵌入槽(505)的内侧表面固定连接有压缩弹簧(506),所述压缩弹簧(506)的一端固定连接有夹紧板(507)。

3.根据权利要求2所述的一种便于连接的汽车玻璃升降器,其特征在于:所述控制器(4)的一侧表面铰链连接有安装板(501),所述控制器(4)的另一侧表面开设有嵌入槽(505)。

4.根据权利要求2所述的一种便于连接的汽车玻璃升降器,其特征在于:所述贯通槽(502)贯穿安装板(501),所述连接钉(504)与磁吸块(503)磁吸连接,所述夹紧板(507)与嵌入槽(505)滑动连接。

5.根据权利要求1所述的一种便于连接的汽车玻璃升降器,其特征在于:所述车窗连接机构(6)包括有安装底座(601)、夹紧垫(602)、螺纹柱(603)、手轮(604)和吸盘(605),所述主导轨(1)的顶部固定连接有安装底座(601),所述安装底座(601)的内侧表面固定连接有夹紧垫(602),所述安装底座(601)的外侧表面螺纹连接有螺纹柱(603),所述螺纹柱(603)的一端固定连接有手轮(604),所述螺纹柱(603)的另一端固定连接有吸盘(605)。

6.根据权利要求5所述的一种便于连接的汽车玻璃升降器,其特征在于:所述安装底座(601)的内侧表面滑动连接有升降窗(7),所述夹紧垫(602)在升降窗(7)的两侧对称分布。

7.根据权利要求5所述的一种便于连接的汽车玻璃升降器,其特征在于:所述螺纹柱(603)贯穿安装底座(601),所述吸盘(605)与升降窗(7)吸附连接。
