专利号: 2023215743232
申请人: 威海博世特精密机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

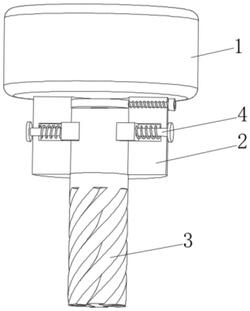

1.一种可防移位的铣床主轴,包括连接部(1),所述连接部(1)的底面固定安装有安装筒(2),所述安装筒(2)的内部套接有铣刀(3),其特征在于:所述安装筒(2)的内部设置有防移位机构(4),所述防移位机构(4)包括:限位槽(401),所述限位槽(401)开设在安装筒(2)的后侧内壁表面,所述限位槽(401)的内部底面固定安装有斜向块(402),所述限位槽(401)的内部设置有限位块(403);

配重板(404),所述配重板(404)固定安装在限位块(403)的前侧表面,所述配重板(404)的底面开设有圆槽(405),所述配重板(404)的右侧表面开设有螺纹孔(406);

转动板(407),所述转动板(407)设置在安装筒(2)的右侧,所述转动板(407)的左侧表面固定安装有螺杆(408),所述螺杆(408)的左端贯穿安装筒(2)的右侧表面与螺纹孔(406)的内部螺纹连接。

2.根据权利要求1所述的一种可防移位的铣床主轴,其特征在于:所述限位块(403)的外壁与限位槽(401)的内壁相互贴合,所述限位块(403)的底面呈倾斜状结构设置。

3.根据权利要求1所述的一种可防移位的铣床主轴,其特征在于:所述配重板(404)的外壁与安装筒(2)的内壁相互贴合。

4.根据权利要求1所述的一种可防移位的铣床主轴,其特征在于:所述圆槽(405)开设在配重板(404)的底面中心处。

5.根据权利要求1所述的一种可防移位的铣床主轴,其特征在于:所述安装筒(2)的内壁表面开设有安装槽(409),所述安装槽(409)内部远离安装筒(2)中心处的一侧表面固定安装有弹簧(410),所述弹簧(410)靠近安装筒(2)中心处的一端固定安装有卡块(411),所述卡块(411)靠近弹簧(410)的一侧表面固定安装有连接杆(412),所述连接杆(412)远离卡块(411)的一端贯穿安装槽(409)的内壁固定安装有固定板(413),所述铣刀(3)的外侧上端开设有卡槽(414)。

6.根据权利要求5所述的一种可防移位的铣床主轴,其特征在于:所述卡块(411)的大小与卡槽(414)的大小相互适配。
