专利号: 2023211493740
申请人: 深圳市玖焱智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

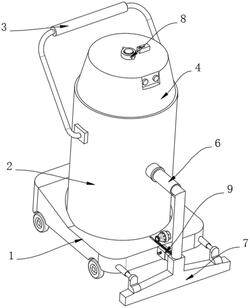

1.一种便于清理过滤器的吸尘器,包括底座(1)、收集桶(2)、把手(3)、控制盖(4)、过滤器本体(5)、伸缩管(6)、吸附器(7)和拆卸装置(8),其特征在于:所述收集桶(2)设置在底座(1)的表面,所述把手(3)与收集桶(2)的表面固定连接,所述控制盖(4)设置在收集桶(2)的表面,所述过滤器本体(5)设置在控制盖(4)的内壁,所述伸缩管(6)与收集桶(2)的表面固定连接,所述吸附器(7)与伸缩管(6)远离收集桶(2)的一端固定连接,所述拆卸装置(8)设置在控制盖(4)的表面,所述拆卸装置(8)包括连接块(81),所述连接块(81)与过滤器本体(5)的表面固定连接,所述控制盖(4)的表面转动连接有套环(82),所述连接块(81)与控制盖(4)的表面插设连接。

2.根据权利要求1所述的一种便于清理过滤器的吸尘器,其特征在于:所述套环(82)与连接块(81)的表面螺纹连接,所述套环(82)的表面固定连接有扭块(83),所述扭块(83)与控制盖(4)的表面转动连接。

3.根据权利要求2所述的一种便于清理过滤器的吸尘器,其特征在于:所述控制盖(4)的表面固定连接有安装块(84),所述安装块(84)的内壁固定连接有固定弹簧(85),所述固定弹簧(85)的表面固定连接有推块(86)。

4.根据权利要求3所述的一种便于清理过滤器的吸尘器,其特征在于:所述推块(86)与安装块(84)的内壁滑动连接,所述推块(86)的表面固定连接有拉块(87),所述推块(86)远离拉块(87)的一端固定连接有定位杆(88),所述定位杆(88)与套环(82)的表面插设连接。

5.根据权利要求1所述的一种便于清理过滤器的吸尘器,其特征在于:所述吸附器(7)的表面设置有调节装置(9),所述调节装置(9)包括伸缩杆(91),所述伸缩杆(91)与吸附器(7)的表面固定连接,所述伸缩杆(91)远离吸附器(7)的一端与底座(1)的内壁滑动连接,所述吸附器(7)的表面固定连接有调节杆(92),所述调节杆(92)与底座(1)的内壁滑动连接,所述调节杆(92)的表面固定连接有齿条(93)。

6.根据权利要求5所述的一种便于清理过滤器的吸尘器,其特征在于:所述底座(1)的表面固定连接有安装环(94),所述安装环(94)的内壁固定连接有动力电机(95),所述动力电机(95)的驱动端传动连接有导轮(96),所述导轮(96)与齿条(93)的表面啮合传动,所述底座(1)的表面滑动连接有插销(97)。

7.根据权利要求6所述的一种便于清理过滤器的吸尘器,其特征在于:所述插销(97)与调节杆(92)的表面插设连接,所述插销(97)的表面固定连接有拖块(98),所述拖块(98)的表面固定连接有伸缩弹簧(99),所述伸缩弹簧(99)远离拖块(98)的一端与底座(1)的表面固定连接。
