专利号: 2023208110502
申请人: 临沂市检验检测中心
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

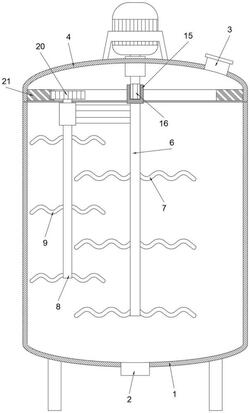

1.一种食品检测样品搅拌消解装置,其特征在于,包括:

消解罐(1),底部设置有出液口(2),顶部设置有带有填料口(3)的罐盖(4);

电机(5)安装固定在罐盖(4)顶部;

搅拌组件,包括主转轴一(6)、主搅拌叶(7)、副转轴一(8)和副搅拌叶(9);主转轴一(6)的顶端部与电机(5)驱动连接,且主转轴一(6)为可拆卸式结构,主转轴一(6)上均匀固定有若干个主搅拌叶(7),副转轴一(8)转动设置在主转轴一(6)的一侧,副转轴一(8)随主转轴一(6)水平转动且做与主转轴一(6)转向相反的自转运动,副转轴一(8)上均匀固定有若干个副搅拌叶(9);

还包括洗刷组件,包括主转轴二(10)、滚刷(11)、副转轴二(12)和板刷(13);主转轴二(10)与电机(5)驱动连接,且主转轴二(10)为可拆卸式结构,主转轴二(10)上套接固定有与消解罐(1)周向内壁活动连接的滚刷(11),副转轴二(12)转动设置在主转轴二(10)的一侧,副转轴二(12)随主转轴二(10)水平转动且做与主转轴二(10)转向相反的自转运动,副转轴二(12)底端固定有与消解罐(1)内底部活动连接的板刷(13)。

2.根据权利要求1所述的一种食品检测样品搅拌消解装置,其特征在于:所述电机(5)的输出轴上转动套接有加固筒(14),加固筒(14)贯穿且固定在罐盖(4)上。

3.根据权利要求2所述的一种食品检测样品搅拌消解装置,其特征在于:所述主转轴一(6)或主转轴二(10)两者的顶部分别一体成型设置有六棱筒(15),电机(5)的输出轴端部形成六棱柱(16),六棱筒(15)活动配合套接在六棱柱(16)上且通过多个螺丝(17)固定在六棱柱(16)上。

4.根据权利要求1所述的一种食品检测样品搅拌消解装置,其特征在于:所述副转轴一(8)或副转轴二(12)两者的顶部分别转动套接有轴承座(18),轴承座(18)与主转轴一(6)或主转轴二(10)两者的顶部之间通过固定杆(19)固定连接。

5.根据权利要求1所述的一种食品检测样品搅拌消解装置,其特征在于:所述副转轴一(8)或副转轴二(12)两者的顶端分别固定设置有齿轮(20),所述罐盖(4)周向内壁上套接固定有内齿齿轮环(21),内齿齿轮环(21)与齿轮(20)相啮合。

6.根据权利要求1所述的一种食品检测样品搅拌消解装置,其特征在于:所述主搅拌叶(7)和副搅拌叶(9)均为波纹状杆。

7.根据权利要求1所述的一种食品检测样品搅拌消解装置,其特征在于:所述板刷(13)为U形板刷。
