专利号: 2023206524467
申请人: 新疆丰旭信息科技服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

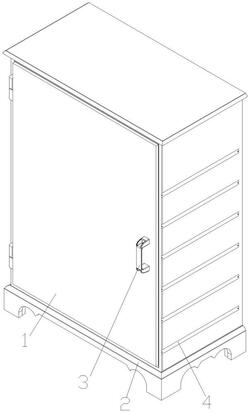

1.一种企业管理信息用文件收纳装置,包括柜门(1)和收纳柜(2),所述柜门(1)铰接于收纳柜(2)前端面,且柜门(1)上安装有把手(3);

其特征在于:还包括设置于收纳柜(2)内侧的定位机构(4),所述定位机构(4)包括支撑板(41)、粘贴于支撑板(41)前端面的标签(44),所述支撑板(41)安装于收纳柜(2)内侧,且支撑板(41)与收纳柜(2)内侧围合形成用于收纳文件的收纳腔(42),所述收纳腔(42)内侧安装有隔板(43),所述隔板(43)外侧设置有辅助机构(45)。

2.根据权利要求1所述一种企业管理信息用文件收纳装置,其特征在于:所述辅助机构(45)包括滑槽(451)、U型推板(452)、托板(453)、弹簧(454)、传动杆(455)和推出机构(456),所述滑槽(451)开设于隔板(43)侧表面,所述U型推板(452)可沿着滑槽(451)内侧前后滑动,且U型推板(452)底部设置有用于为文件提供支撑的托板(453),所述弹簧(454)两端分别连接于U型推板(452)后端面和收纳腔(42)内侧后端面,所述传动杆(455)安装于U型推板(452)后端面中上部,且传动杆(455)贯穿于收纳腔(42)内侧顶部,所述推出机构(456)设置于传动杆(455)顶部。

3.根据权利要求2所述一种企业管理信息用文件收纳装置,其特征在于:所述推出机构(456)包括推杆(4561)、中空腔(4562)、连接杆(4563)、转杆(4564)、凸块(4565)、导向架(4566)和中空滑板(4567),所述推杆(4561)穿过支撑板(41)前端面后活动伸入于中空腔(4562)内侧,所述中空腔(4562)开设于支撑板(41)内部后端,所述连接杆(4563)外侧前后两端分别与推杆(4561)后端部以及转杆(4564)外侧顶部转动连接,所述转杆(4564)右端面中部与中空腔(4562)内侧右端转动连接,且转杆(4564)左端面后端设置有凸块(4565),所述凸块(4565)穿过导向架(4566)后活动伸入于中空滑板(4567)内侧,所述导向架(4566)安装于中空腔(4562)内侧底端面,所述中空滑板(4567)滑动安装于导向架(4566)内侧,且中空滑板(4567)与传动杆(455)顶端面相连接。

4.根据权利要求1所述一种企业管理信息用文件收纳装置,其特征在于:所述隔板(43)设置有两个以上于收纳腔(42)内侧,且各个隔板(43)的左右对立面之间设置有间距。

5.根据权利要求2所述一种企业管理信息用文件收纳装置,其特征在于:所述收纳腔(42)内侧底部开设有凹槽,且凹槽相对应于托板(453)。

6.根据权利要求1所述一种企业管理信息用文件收纳装置,其特征在于:所述标签(44)设置有两个以上于支撑板(41)前端面,且每个标签(44)位于相邻的两个隔板(43)的左右对立面底部。

7.根据权利要求2所述一种企业管理信息用文件收纳装置,其特征在于:所述收纳腔(42)内侧顶端面后端开设有条形孔,且条形孔内侧与传动杆(455)外侧顶部相配合。

8.根据权利要求3所述一种企业管理信息用文件收纳装置,其特征在于:所述中空滑板(4567)内侧宽度大于凸块(4565)外径,且中空滑板(4567)底端面垂直传动杆(455)侧表面。
