专利号: 2023206210008
申请人: 杭州翰控电气设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-12-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

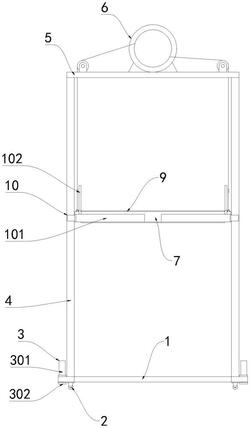

1.一种仓库搬运用的提升装置,包括底架(1),其特征在于:所述底架(1)的下表面四角呈矩形固定安装有滚轮(2)和支撑机构(3),所述底架(1)的上表面靠近左右边缘位置均固定安装有矩形架(4),且矩形架(4)上表面之间固定安装有顶板(5),所述顶板(5)的上表面固定安装有驱动机构(6),所述驱动机构(6)的下表面固定安装有矩形框(7),所述矩形框(7)的左右内壁之间前后均匀安装有电动辊筒(8),所述电动辊筒(8)外表面之间安装有输送带(9),所述矩形框(7)的前侧面靠近左右位置固定安装有夹持机构(10),所述矩形框(7)的左右侧面靠近矩形架(4)的位置均固定安装有转轴(11),所述转轴(11)通过导向机构(12)与矩形架(4)之间活动连接,所述导向机构(12)包括导轮(121)和轨道(122),所述导轮(121)安装于转轴(11)上,所述导轮(121)相对应的矩形架(4)侧面开设有轨道(122),所述导轮(121)活动卡扣安装于轨道(122)内。

2.根据权利要求1所述的一种仓库搬运用的提升装置,其特征在于:所述底架(1)为前侧面开口的水平放置的U型结构。

3.根据权利要求1所述的一种仓库搬运用的提升装置,其特征在于:所述支撑机构(3)包括电动伸缩杆(301)和支撑板(302),所述电动伸缩杆(301)固定安装于底架(1)上表面,所述电动伸缩杆(301)的活塞下表面固定安装有支撑板(302)。

4.根据权利要求1所述的一种仓库搬运用的提升装置,其特征在于:所述驱动机构(6)包括卷扬机(601)、收卷筒(602)、拉绳(603)和吊环(604),所述卷扬机(601)固定安装于顶板(5)上表面,所述卷扬机(601)的输出轴前侧面固定安装有两个收卷筒(602),所述收卷筒(602)上均设置有拉绳(603),所述拉绳(603)的下表面通过吊环(604)与矩形框(7)上表面相连接。

5.根据权利要求4所述的一种仓库搬运用的提升装置,其特征在于:所述吊环(604)呈矩形布设于矩形框(7)的上表面。

6.根据权利要求1所述的一种仓库搬运用的提升装置,其特征在于:所述夹持机构(10)包括电动直线模组(101)和夹板(102),所述电动直线模组(101)设置有两个,所述电动直线模组(101)固定安装于矩形框(7)的前侧面靠近左右位置,所述电动直线模组(101)的滑台上表面均固定安装有夹板(102),且夹板(102)为横向放置的L型结构。
