专利号: 2023202279220
申请人: 安吉海棠家具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

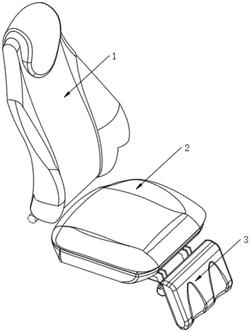

1.一种温控座椅,包括座板(2),其特征在于:所述座板(2)的一端可调式组装有背板(1),所述座板(2)的另一端可调式组装有腿撑(3),且所述背板(1)、座板(2)以及腿撑(3)均由座椅内组(4)所组成;

所述座椅内组(4)的最底部设置有海绵底层(401),所述海绵底层(401)的上表面铺设有无纺布层(402),所述无纺布层(402)的表面盘旋式铺设有加热丝(5),所述无纺布层(402)对应加热丝(5)的铺设线路等距开设有供移口(4021),且所有所述供移口(4021)的中间连接有铺设底条(4022),所述铺设底条(4022)的表面均一体式设置有用于固定加热丝(5)的布套(4023);

所述无纺布层(402)的表面覆盖式铺设有薄海绵层(403),所述薄海绵层(403)对应加热丝(5)的铺设线路开设有铺设路斜槽(4031),且所述加热丝(5)对应嵌入所述铺设路斜槽(4031)的内部;

所述座板(2)底部外壁一侧连接有用于向座板(2)内部加热丝(5)供电的电线一(202),所述腿撑(3)的背面一侧连接有用于向腿撑(3)内部加热丝(5)供电的电线二(302),且所述电线一(202)与所述电线二(302)通过转动式接电组件可分离式电性连接。

2.根据权利要求1所述的一种温控座椅,其特征在于:所述薄海绵层(403)的表面覆盖式铺设有外布层(405),且所述外布层(405)内表面并位于外布层(405)与薄海绵层(403)之间铺设有内衬网层(404)。

3.根据权利要求1所述的一种温控座椅,其特征在于:所述座板(2)的下表面两侧均固定安装有底架(201),所述腿撑(3)的背面两端均固定设置有转座(301),且所述转座(301)通过端轴(303)贯穿底架(201)的方式与底架(201)构成转动连接。

4.根据权利要求3所述的一种温控座椅,其特征在于:所述转动式接电组件包括固定连接在一个所述端轴(303)末端的套壳(304)以及固定设置在所述腿撑(3)背面一端的轮架(310),所述轮架(310)的末端一体式固定设置有轮壳(311),所述套壳(304)与所述轮壳(311)之间转动组装有分接轴(305)。

5.根据权利要求4所述的一种温控座椅,其特征在于:所述套壳(304)的内壁对称固定设置有隔板一(306),所述分接轴(305)延伸至套壳(304)内部一端的外壁对称固定设置有隔板二(307),且所述隔板一(306)与相邻所述隔板二(307)之间连接有曲弹簧(308)。

6.根据权利要求5所述的一种温控座椅,其特征在于:所述分接轴(305)延伸至轮壳(311)内部一端的外壁固定设置有导电块一(309),所述轮壳(311)内壁一侧固定设置有导电块二。

7.根据权利要求6所述的一种温控座椅,其特征在于:所述电线一(202)的末端与导电块一(309)固定连接,所述电线二(302)的末端与导电块二固定连接,且所述轮壳(311)的外壁两侧对称开设有供电线一(202)与电线二(302)贯穿的线槽(312)。
