专利号: 202320216868X
申请人: 龙岩鼎晨机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.除尘器下箱体的密封结构,其特征在于:所述除尘器下箱体的密封结构包括:

下箱体排尘管(21),下箱体排尘管(21)的表面设置有安装环(22),安装环(22)的底面开设有限位槽(23),且安装环(22)的底面开设有一号定位槽(24)和二号定位槽(25),下箱体排尘管(21)的端部设置有密封垫(26);

连接套(3),连接套(3)套设于下箱体排尘管(21)的表面,连接套(3)的内壁开设有安装槽(35),且连接套(3)的内壁开设有导入槽(37)和拉紧槽(38),连接套(3)的表面设置有旋转柄(31),旋转柄(31)的内部开设有滑块槽(33),滑块槽(33)的内部设置有滑块(5);

进尘管(41),进尘管(41)插接于连接套(3)的内部,进尘管(41)的表面设置有拉紧块(42)。

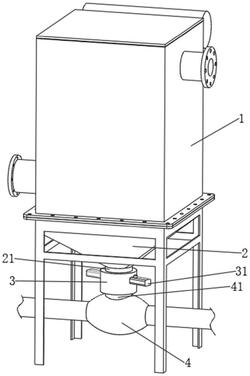

2.根据权利要求1所述的除尘器下箱体的密封结构,其特征在于:所述下箱体排尘管(21)固定连接与除尘器下箱体主体(2)的下方,除尘器下箱体主体(2)的固定安装于气动新进式袋式除尘器主体(1)的下方。

3.根据权利要求2所述的除尘器下箱体的密封结构,其特征在于:所述安装环(22)与下箱体排尘管(21)固定连接,密封垫(26)固定粘接于下箱体排尘管(21)远离除尘器下箱体主体(2)的一端,密封垫(26)为弹性材质,限位槽(23)开设有两组,两组对称开设于安装环(22)的底面的两侧,一号定位槽(24)与二号定位槽(25)均开设有两组。

4.根据权利要求3所述的除尘器下箱体的密封结构,其特征在于:所述连接套(3)通过安装槽(35)转动套设于安装环(22)的表面,安装槽(35)的内壁固定设置有两组限位块(36),限位块(36)滑动设置于限位槽(23)的内部。

5.根据权利要求4所述的除尘器下箱体的密封结构,其特征在于:所述导入槽(37)和拉紧槽(38)均开设有三组,导入槽(37)贯穿连接套(3)远离除尘器下箱体主体(2)的一端的表面,拉紧槽(38)远离除尘器下箱体主体(2)的一侧内壁设置为斜面。

6.根据权利要求5所述的除尘器下箱体的密封结构,其特征在于:所述旋转柄(31)设置有两组,旋转柄(31)与连接套(3)固定连接,旋转柄(31)的表面开设有伸缩孔(32),伸缩孔(32)与滑块槽(33)连通,滑块槽(33)靠近下箱体排尘管(21)的一侧开设有卡块槽(34),卡块槽(34)贯穿连接套(3)的内壁。

7.根据权利要求6所述的除尘器下箱体的密封结构,其特征在于:所述滑块(5)滑动设置于滑块槽(33)的内部,滑块(5)的表面固定安装有压杆(52),压杆(52)穿过伸缩孔(32),且压杆(52)与伸缩孔(32)的内壁滑动设置,滑块(5)的一侧设置有卡块(51),卡块(51)与滑块(5)为整体结构,卡块(51)滑动设置于卡块槽(34)的内部,且卡块(51)与一号定位槽(24)和二号定位槽(25)的内壁均滑动设置,滑块(5)远离压杆(52)的一侧与滑块槽(33)的内壁之间设置有顶持弹簧(53)。

8.根据权利要求7所述的除尘器下箱体的密封结构,其特征在于:所述进尘管(41)的下方固定连接有灰尘输送器(4),进尘管(41)与拉紧块(42)固定连接,拉紧块(42)远离除尘器下箱体主体(2)的一侧设置为斜面,且拉紧块(42)的斜面与拉紧槽(38)的斜面滑动设置。

9.气动新进式袋式除尘器,其特征在于:包括上述权利要求1‑8任意一项所述的除尘器下箱体的密封结构。
